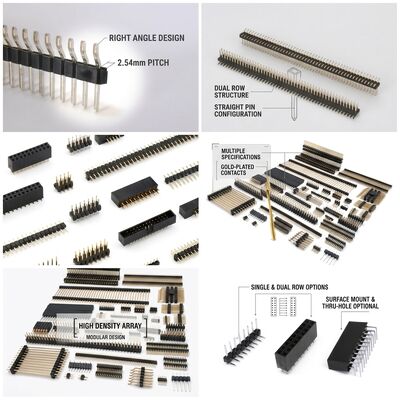

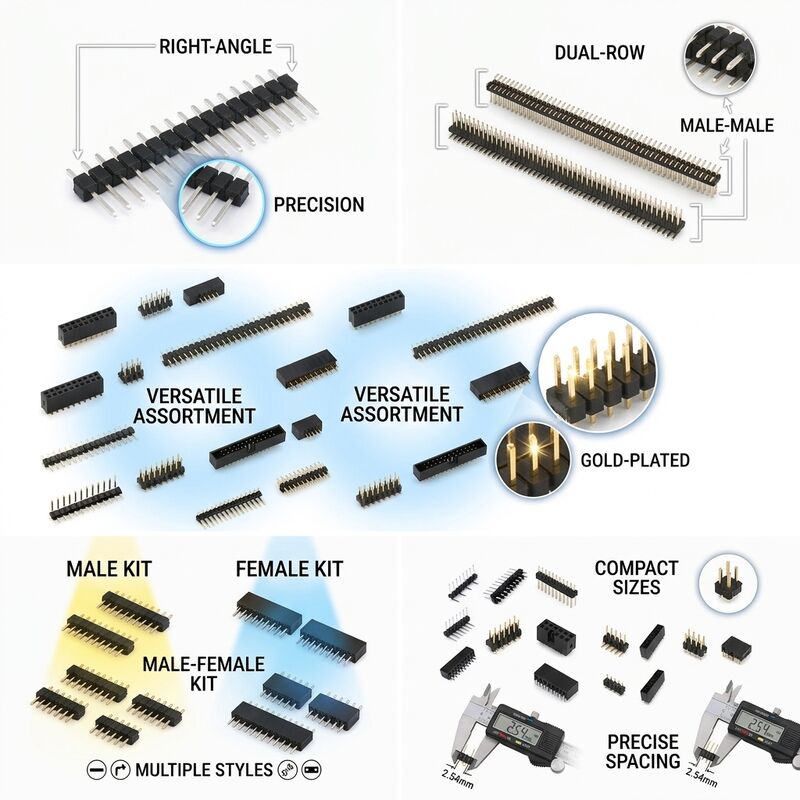

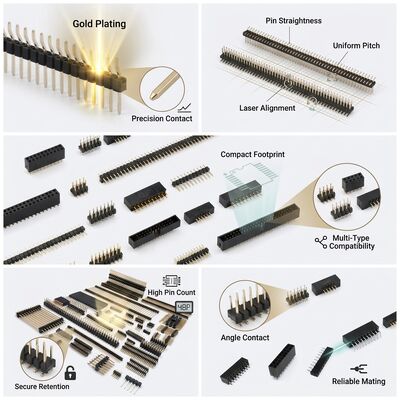

موصل رأس دبوس ذكري مستقيم مزدوج الصف 2.54 مم الملعب PCB من خلال الثقب تكوين 80 دبوس

هادی پین نری مستقیم دو ردیفه ما با گام 2.54 میلی‌متر و پیکربندی 80 پین از طریق سوراخ PCB، یک راه‌حل اتصال مهندسی شده دقیق است که برای اتصالات قابل اعتماد برد به برد و سیم به برد در کاربردهای الکترونیکی پرتقاضا طراحی شده است. این سری کانکتور که با عایق ترموپلاستیک PA6T با دمای بالا و کنتاکت‌های برنجی دقیق مهر شده ساخته شده است، عملکرد الکتریکی ثابتی را در طیف وسیعی از شرایط عملیاتی ارائه می‌دهد. پیکربندی دو ردیفه، استفاده بهینه از فضای PCB را تضمین می‌کند و در عین حال یکپارچگی سیگنال عالی را برای سیستم‌های کنترل صنعتی، الکترونیک مصرفی، ماژول‌های خودرو و کاربردهای دستگاه‌های پزشکی حفظ می‌کند. هر کانکتور تحت بازرسی کیفیت دقیقی از جمله اندازه‌گیری مقاومت کنتاکت، تست مقاومت عایق و بازرسی بصری تحت بزرگنمایی قرار می‌گیرد تا از انطباق با استانداردهای بین‌المللی اطمینان حاصل شود.

سیستم کنتاکت از پین‌های آلیاژ برنج با رسانایی بالا با آبکاری انتخابی طلا یا قلع روی زیرلایه نیکل استفاده می‌کند که مقاومت عالی در برابر خوردگی و چرخه‌های جفت‌گیری قابل اعتماد را فراتر از معیارهای صنعتی ارائه می‌دهد. خطوط مونتاژ خودکار ما از فناوری درج دقیق استفاده می‌کنند که هم‌ترازی پین و هم‌سطحی ثابت را تضمین می‌کند، عواملی حیاتی برای مونتاژ موفق PCB در محیط‌های تولید با حجم بالا. بدنه عایق از ماده PA6T با درجه UL94V-0 تقویت شده با 30% الیاف شیشه قالب‌گیری شده است که پایداری حرارتی استثنایی را تا دمای عملیاتی مداوم 105 درجه سانتی‌گراد ارائه می‌دهد و در عین حال دقت ابعادی را برای سازگاری با انتخاب و قرار دادن خودکار حفظ می‌کند.

• پیکربندی با چگالی بالا: چیدمان دو ردیفه، چگالی اتصال را در همان فضای PCB دو برابر می‌کند و تا 80 موقعیت را در یک فرم فاکتور فشرده جای می‌دهد
• طراحی مکانیکی قوی: دو لنگر لحیم‌کاری در هر موقعیت پین، پایداری مکانیکی برتر و مقاومت در برابر نیروهای جانبی را در طول چرخه‌های جفت‌گیری و جدا کردن ارائه می‌دهد
• هم‌ترازی دقیق: هم‌سطحی پین در محدوده ±0.1 میلی‌متر در تمام موقعیت‌ها حفظ می‌شود و از درج قابل اعتماد در هدرهای مادگی و سوراخ‌های PCB اطمینان حاصل می‌کند
• یکپارچگی آبکاری طلا: آبکاری طلای انتخابی 30 میکرو اینچ در ناحیه کنتاکت با سد زیرلایه نیکل، اتصالات با مقاومت کم و ثابت را در بیش از 500 چرخه جفت‌گیری تضمین می‌کند
• پایداری حرارتی: عایق PA6T با تقویت 30% الیاف شیشه، پایداری ابعادی را در طول چرخه‌های متعدد لحیم‌کاری مجدد در دمای اوج 260 درجه سانتی‌گراد حفظ می‌کند
• ویژگی قطب‌بندی: شکاف قطب‌بندی اختیاری یا پیکربندی پین گمشده برای جلوگیری از جهت‌گیری نادرست جفت‌گیری در عملیات مونتاژ میدانی موجود است

هدرهای پین دو ردیفه به عنوان اتصال‌دهنده اصلی برای مونتاژهای پیچیده PCB از جمله مادربردهای کامپیوتر، کامپیوترهای تک‌برد صنعتی، کارت‌های بک‌پلین مخابراتی، سیستم‌های جمع‌آوری داده و تجهیزات ابزار دقیق تست عمل می‌کنند. پیکربندی دو ردیفه، توزیع جریان متعادل را برای کاربردهای تحویل توان و مسیریابی زوج تفاضلی را برای سیگنال‌های دیجیتال با سرعت بالا در بردهای توسعه FPGA و کارت‌های خط سوئیچ شبکه فراهم می‌کند. این کانکتورها همچنین به طور گسترده در تجهیزات تشخیص پزشکی که نیاز به اتصالات چند پین قابل اعتماد دارند که یکپارچگی سیگنال را در طول چرخه‌های اتصال مکرر در محیط‌های بالینی حفظ می‌کنند، استفاده می‌شوند.

گزینه‌های بسته‌بندی شامل سینی‌های ضد الکتریسیته ساکن رسانا با محفظه‌های جداگانه برای جابجایی خودکار انتخاب و قرار دادن، کیسه‌های PE با جاذب رطوبت برای کاربردهای حساس به رطوبت و بسته‌بندی لوله‌ای برای گردش کار مونتاژ دستی است. هر بسته دارای یک کد ردیابی لات منحصر به فرد است که به گواهی مواد خام، تاریخ تولید، شناسه اپراتور و داده‌های تست الکتریکی پیوند دارد. پیکربندی‌های بسته‌بندی سفارشی از جمله کیتینگ و مجموعه‌های کانکتور از پیش مونتاژ شده با هدرهای مادگی جفت‌شونده برای برنامه‌های تولید OEM موجود است.

کارخانه تولیدی ما تحت سیستم مدیریت کیفیت گواهی شده ISO 9001:2015 با قابلیت ردیابی جامع از دریافت مواد خام تا حمل و نقل محصول نهایی فعالیت می‌کند. هر لات تولید تحت نظارت کنترل فرآیند آماری قرار می‌گیرد و مستندات گواهی انطباق در صورت درخواست موجود است. ما موجودی قابل توجهی از پیکربندی‌های استاندارد را برای پشتیبانی از الزامات تحویل به موقع حفظ می‌کنیم و در عین حال سفارشی‌سازی انعطاف‌پذیر را برای طول پین‌های تخصصی، گزینه‌های آبکاری و فرمت‌های بسته‌بندی ارائه می‌دهیم. نمونه‌های مهندسی در عرض 48 ساعت برای تست صلاحیت موجود هستند و تیم فنی ما پشتیبانی مهندسی کاربردی را برای کمک به انتخاب کانکتور و بهینه‌سازی طرح PCB ارائه می‌دهد. با بیش از یک دهه تجربه در تولید کانکتور، ما متعهد به ارائه راه‌حل‌های اتصال هستیم که انتظارات عملکرد را برآورده می‌کنند و در عین حال قیمت‌های رقابتی را برای برنامه‌های تولید حجمی حفظ می‌کنند.
