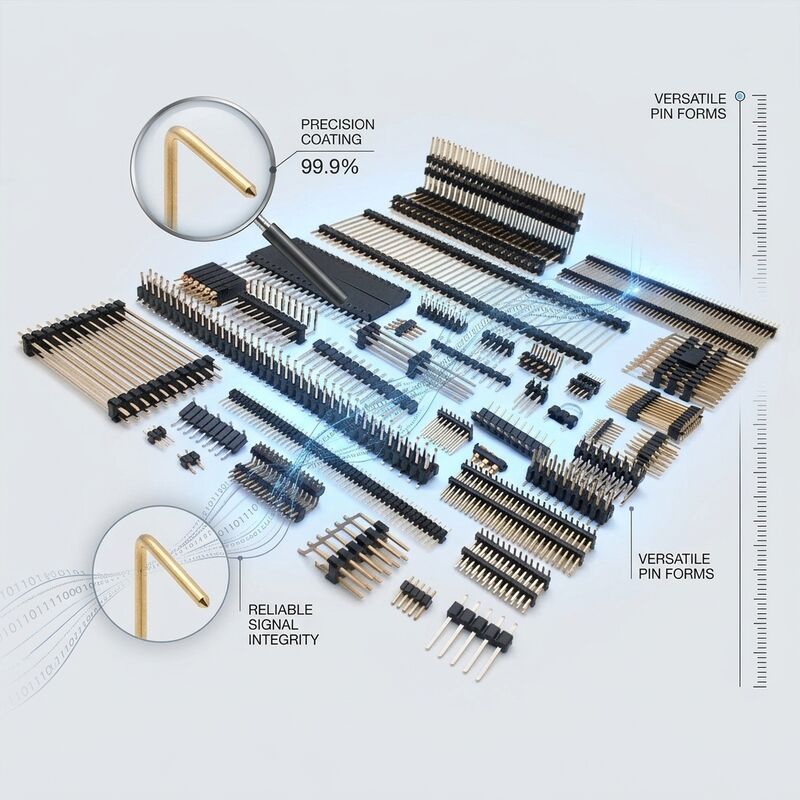

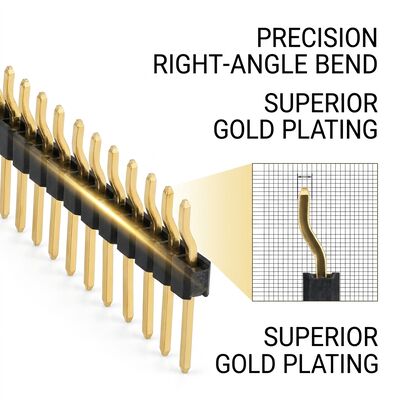

کانکتور هدر پین نری دو ردیفه زاویه راست 2.54 میلی‌متر گام 90 درجه PCB 80 پین Through-Hole

کانکتور پین هدر نری زاویه راست دو ردیفه ما با گام ۲.۵۴ میلی‌متر و ۸۰ پین از نوع Through-Hole، یک راه حل اتصال مهندسی شده دقیق است که برای اتصالات قابل اعتماد برد به برد و سیم به برد در کاربردهای الکترونیکی پرتقاضا طراحی شده است. این سری از کانکتورها که با عایق ترموپلاستیک PA6T با دمای بالا و کنتاکت‌های برنجی دقیق ساخته شده‌اند، عملکرد الکتریکی ثابتی را در طیف وسیعی از شرایط عملیاتی ارائه می‌دهند. پیکربندی دو ردیفه، استفاده بهینه از فضای PCB را تضمین می‌کند و در عین حال یکپارچگی سیگنال عالی را برای سیستم‌های کنترل صنعتی، الکترونیک مصرفی، ماژول‌های خودرو و کاربردهای دستگاه‌های پزشکی حفظ می‌کند. هر کانکتور تحت بازرسی کیفیت دقیق از جمله اندازه‌گیری مقاومت کنتاکت، تست مقاومت عایق و بازرسی بصری زیر میکروسکوپ قرار می‌گیرد تا از انطباق با استانداردهای بین‌المللی اطمینان حاصل شود.

سیستم کنتاکت از پین‌های آلیاژ برنج با رسانایی بالا با آبکاری انتخابی طلا یا قلع روی زیرلایه نیکل استفاده می‌کند که مقاومت عالی در برابر خوردگی و چرخه‌های جفت‌گیری قابل اعتماد را فراتر از معیارهای صنعت ارائه می‌دهد. خطوط مونتاژ خودکار ما از فناوری درج دقیق استفاده می‌کنند که هم‌ترازی پین و هم‌سطحی ثابت را تضمین می‌کند، عواملی حیاتی برای مونتاژ موفق PCB در محیط‌های تولید با حجم بالا. بدنه عایق از ماده PA6T با درجه UL94V-0 تقویت شده با ۳۰٪ الیاف شیشه قالب‌گیری شده است که پایداری حرارتی استثنایی تا دمای عملیاتی مداوم ۱۰۵ درجه سانتی‌گراد را ارائه می‌دهد و در عین حال دقت ابعادی را برای سازگاری با دستگاه‌های پیک-و-پلیس خودکار حفظ می‌کند.

• زاویه راست با چگالی بالا: پیکربندی دو ردیفه در جهت ۹۰ درجه، چگالی اتصال را به حداکثر می‌رساند و در عین حال پروفیل عمودی را به حداقل می‌رساند، ایده‌آل برای طرح‌های رک-مونت ۱U و شاسی‌های باریک
• تشکیل پین پلکانی: هندسه خم پلکانی دقیق شکل‌یافته در فرمت دو ردیفه، فاصله ثابت پین‌ها را تضمین می‌کند و از اتصال کوتاه بین ردیف‌های مجاور در حین لحیم‌کاری جلوگیری می‌کند
• ساختار بدنه تقویت شده: دیواره‌های عایق ضخیم‌تر در نقاط انتقال خم، پشتیبانی مکانیکی اضافی در برابر نیروهای درج و استخراج اعمال شده در طول سرویس میدانی ارائه می‌دهند
• گزینه جفت‌گیری متوالی: موجود با طول پین پلکانی برای کاربردهای هات-سوآپ که نیاز به توالی اتصال زمین-اول/شکست-آخر در سیستم‌های بک‌پلین زنده دارند
• سازگاری فرآیند: طراحی و آزمایش شده برای سازگاری با هر دو فرآیند لحیم‌کاری موجی و لحیم‌کاری انتخابی، با مستندات پروفیل حرارتی موجود برای مهندسان فرآیند
• گواهینامه جهانی: قطعه شناخته شده UL (فایل E479497)، مطابق با الزامات RoHS 3 (EU 2015/863) و REACH SVHC برای توزیع در سراسر جهان

هدرهای پین زاویه راست دو ردیفه به طور گسترده در تجهیزات مخابراتی از جمله پایانه‌های شبکه نوری، کارت‌های خط DSLAM و واحدهای پردازش پایه ایستگاه پایه بی‌سیم که در آن اتصال با چگالی بالا باید در عمق شاسی محدود حاصل شود، استفاده می‌شوند. فرمت دو ردیفه ۹۰ درجه همچنین برای اتصالات مادربرد سرور به کارت دختر در معماری‌های سرور تیغه‌ای، بک‌پلین‌های کامپیوتر صنعتی که نیاز به اتصالات عمود بر میدپلین دارند و رابط‌های ماژول دوربین ADAS خودرو که در آن اتصالات زاویه راست فشرده و مقاوم در برابر لرزش برای عملکرد قابل اعتماد اجباری هستند، حیاتی است.

سینی‌های ضد الکتریسیته ساکن وکیوم شده با حفره‌های مجزا به اندازه کانکتورهای دو ردیفه زاویه راست، از تغییر شکل پین‌ها در حین حمل و نقل و جابجایی خودکار جلوگیری می‌کنند. بسته‌بندی سطح حساس به رطوبت MSL 3 با کارت‌های نشانگر رطوبت و بسته‌های جاذب رطوبت برای نسخه‌های سازگار با ری‌فلو استاندارد است. ما مستندات کامل اعلام مواد از جمله ورودی‌های IMDS برای مشتریان خودرو و گزارش‌های انطباق IPC-1752 کلاس D را ارائه می‌دهیم. بسته‌بندی سفارشی قرقره و نوار با طراحی جیب مخصوص جهت‌گیری برای ادغام مونتاژ خودکار با حجم بالا در دسترس است.

کارخانه تولیدی ما تحت سیستم مدیریت کیفیت گواهی شده ISO 9001:2015 با قابلیت ردیابی جامع از دریافت مواد اولیه تا ارسال محصول نهایی فعالیت می‌کند. هر دسته تولید تحت نظارت کنترل فرآیند آماری قرار می‌گیرد و مستندات گواهی انطباق در صورت درخواست در دسترس است. ما موجودی قابل توجهی از پیکربندی‌های استاندارد را برای پشتیبانی از الزامات تحویل به موقع حفظ می‌کنیم و در عین حال سفارشی‌سازی انعطاف‌پذیر را برای طول پین‌های تخصصی، گزینه‌های آبکاری و فرمت‌های بسته‌بندی ارائه می‌دهیم. نمونه‌های مهندسی ظرف ۴۸ ساعت برای تست صلاحیت در دسترس هستند و تیم فنی ما پشتیبانی مهندسی کاربردی را برای کمک به انتخاب کانکتور و بهینه‌سازی طرح PCB ارائه می‌دهد. با بیش از یک دهه تجربه در تولید کانکتور، ما متعهد به ارائه راه‌حل‌های اتصال هستیم که انتظارات عملکرد را برآورده می‌کنند و در عین حال قیمت‌های رقابتی را برای برنامه‌های تولید حجمی حفظ می‌کنند.
