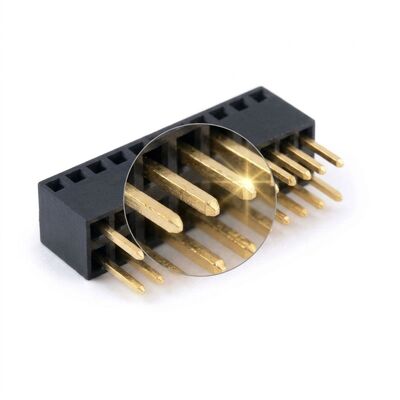

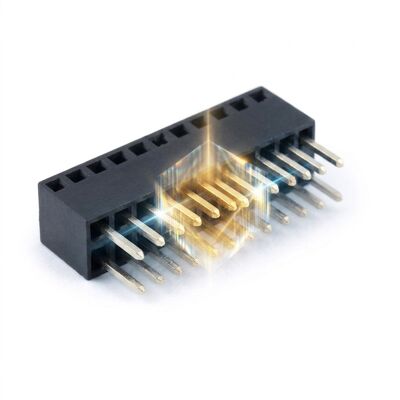

2.54mm Pitch High Current 5A Dual Contact Female Header Socket PCB Power

اکثر هدرهای 2.54 میلی متری با دو یا سه آمپر رتبه بندی می شوند، که برای سیگنال ها خوب است و برای قدرت حاشیه ای است.این نوع افزایش سقف به 5A در هر تماس با استفاده از دو انگشت بهار مستقل در هر ترمینال به جای یک، دو برابر کردن مسیر رسانا و نیروی عادی در همان زمان. ضخامت 0.30mm فوسفور برنز سهام نیز کاهش افزایش دمای که در غیر این صورت جریان محدود در یک بلوک اتصال متراکم.

چون تماس گرمای بیشتری را از بین می برد،عایق تا PA9T حرکت می کند و بدن با شکاف های هوایی گسترده تر بین سلول ها قالب بندی می شود تا گرما به جای خیس شدن به خانه، میدان پین را ترک کند.نتیجه یک کانکتور است که جریان موتور، جریان راننده LED یا جریان گرمایش را از طریق همان 2.54mm footprint که مهندسان در حال حاضر برای سیگنال ها استفاده می کنند، حمل می کند.اجتناب از یک بلوک ترمینال جداگانه در تخته هایی که جایی برای یک ندارند.

• 5A در هر تماس:انگشت های دوگانه ی بهار، مسیر رسانا و نیروی عادی را دو برابر می کنند، و درجه بندی را بسیار بالاتر از سوکت های استاندارد 3A افزایش می دهند.
• 0.30 میلی متر برنز فسفری:مواد تماس ضخیم تر افزایش دمای را کاهش می دهد بنابراین نرخ فعلی در بلوک های متراکم برقرار می شود.
• فاضلاب دو طرفه:دو انگشت مستقل فشار را حفظ می کنند اگر یکی از آنها آرام شود، اطمینان را تحت لرزش بهبود می بخشد.
• بدن با دمای بالا PA9T:کنترل 125 درجه حرارت محیط کار و 260 درجه حرارت جریان بدون نرم کردن در اطراف سلول های تماس.
• جریان هوا در سلول باز:شکاف های گسترده تر اجازه می دهند گرما از میدان پین فرار کند به جای اینکه به عایق نفوذ کند.
• همون اثر پاهاي 2،54 ميلي متري:جایگزین یک هدر سیگنال استاندارد بدون تغییر الگوی زمین PCB یا پست جفت گیری است.

هیدر های 2.54 میلی متری با جریان بالا در مواردی استفاده می شوند که یک هیدر نیاز به حرکت قدرت بدون اضافه کردن یک ترمینال پیچ دارد. هیدر های راننده موتور از آنها برای انتقال جریان فاز به یک مرحله قدرت استفاده می کنند.لامپ های LED از آنها برای پیوند یک صفحه راننده و یک صفحه موتور نور استفاده می کنند، و سیستم های مدیریت باتری از آنها برای انتقال جریان سلولی به PCB اندازه گیری استفاده می کنند. آنها همچنین در کنترل کننده های گرمایش ظاهر می شوند که در آن یک تخته رله بار مقاومت را تغذیه می کند،و در ماژول های سیگنال ریلی که باید در دمای محیط بالا مقاومت کننددر هر مورد کانکتور چندین آمپر را حمل می کند در حالی که مونتاژ را در دسترس نگه می دارد.

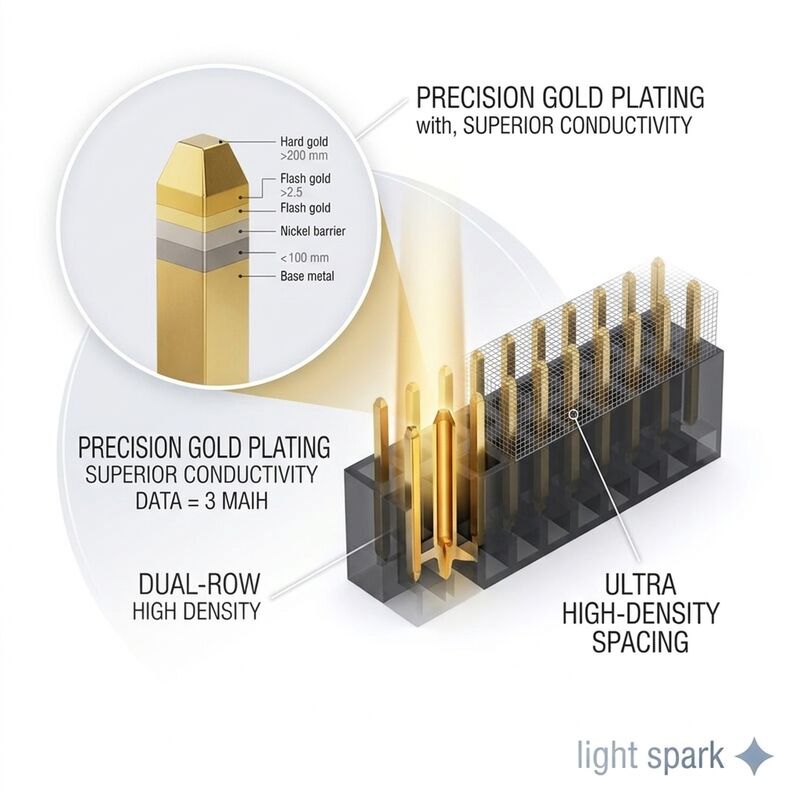

ما می توانیم تماس را با مشخصات فعلی شما تنظیم کنیم: یک نسخه 6A با پوشش ضخیم تر در دسترس است،و یک نسخه با یک جفت قدرت و موقعیت های باقیمانده به عنوان تماس های سیگنال استاندارد بر اساس درخواست تولید می شود. موقعیت از 2 × 2 به 2 × 20 از نوار بدون هزینه ابزار برش داده می شود. ویژگی های اختیاری شامل یک دیوار قطبی برای جلوگیری از ورودی قدرت معکوس، یک موقعیت اول کلید،ضخامت طلا در 0.76 یا 1.27 میکران برای برنامه های با قابلیت اطمینان بالا، و یک لگای مکان برای مونتاژ خودکار. پشتیبانی مهندسی شامل یک منحنی کاهش جریان برای دمای محیط و منطقه مس صفحه شما.

هر کيف ضد ايستاتيکي با خشک کننده 1000 تا بسته شده، 10 کيف در هر کارتن صادراتي.هر کارتن دارای شماره دسته تولید است که به سوابق آزمون فعلی کاهش قیمت برای آن دسته مرتبط است.کارتن از کف پوشیده شده است به طوری که بهار های تماس در حمل و نقل از پیش بارگذاری نمی شوند و کیسه داخلی ضد رطوبت گرمایی بسته شده است.و حمل و نقل دریایی به صورت پالت و بسته بندی شده استبرچسب های مارک خود، کارتون های بارکودی و بسته بندی های آزمایش شده در دسترس هستند. هر محموله شامل یک گزارش مقاومت تماس، گواهی ضخامت پوشش و خلاصه آزمایش افزایش درجه حرارت است.
