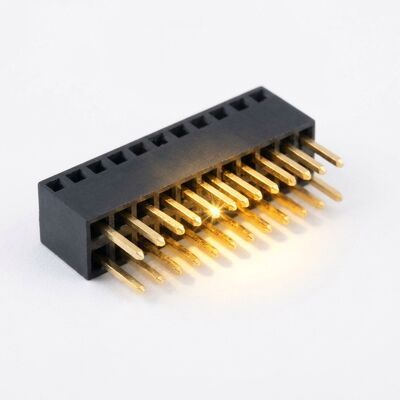

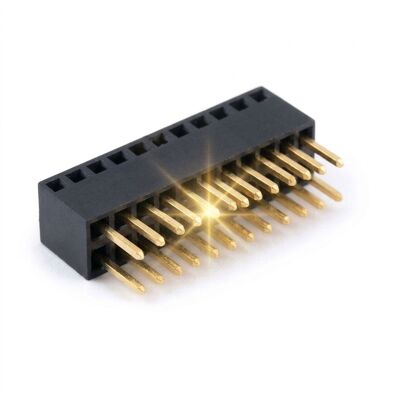

کانکتور هدر مادگی پشته بلند پایه بلند دو ردیفه 15 میلی متری برجسته با گام 2.54 میلی متر

برخی بردها به سادگی نمی توانند نزدیک هم قرار بگیرند. یک نمایشگر به هوا در پشت خود نیاز دارد، یک مرحله قدرت به فضایی برای هیت سینک خود نیاز دارد، یا یک کارت دختر باید از یک خازن الکترولیتی بلند روی مادربرد عبور کند. این هدر زنانه دو ردیفه با فاصله 2.54 میلی‌متر این مشکل را با ارتفاع بدنه 15 میلی‌متر و پایه‌های لحیم کاری بلند حل می‌کند و به طراحان اجازه می‌دهد تا فاصله برد به برد را در کانکتور تنظیم کنند به جای اضافه کردن پایه‌های جداکننده و یک مرحله مونتاژ دوم.

عایق، شبکه تماس 2.54 میلی‌متر استاندارد یک هدر زنانه را حفظ می‌کند اما بدنه را به یک برج بلند و دنده‌دار قالب‌گیری می‌کند. دنده‌های عمودی برج را سفت می‌کنند تا هنگام وارد کردن هدر جفت‌شونده به صورت زاویه‌دار خم نشود، و دم‌های تماس بلند به اندازه‌ای هستند که از بردهای 1.6 میلی‌متر عبور کرده و همچنان یک فیله لحیم کاری کامل در زیر باقی بگذارند. روکش طلای روی نیکل، رابط تماس را پایدار نگه می‌دارد در حالی که بدنه بلند، اهرم مکانیکی یک پشته عمیق را جذب می‌کند.

• ارتفاع پشته 15 میلی‌متر:برج قالب‌گیری شده 15 میلی‌متری، فاصله برد به برد را بدون پایه‌های جداکننده ثابت می‌کند و یک مرحله مونتاژ را برای هر جفت برد صرفه‌جویی می‌کند.
• هندسه برج دنده‌دار:دنده‌های عمودی بدنه برجسته را سفت می‌کنند تا درج زاویه‌دار، میدان تماس را خم نکند.
• پایه‌های لحیم کاری بلند 3 میلی‌متر:دم‌های بلند، فیله کامل را روی بردهای 1.6 میلی‌متر باقی می‌گذارند و در فرآیندهای موج‌دار از زیر قابل لحیم‌کاری باقی می‌مانند.
• شبکه کامل 2.54 میلی‌متر:تماس‌ها در گام استاندارد باقی می‌مانند، بنابراین قطعه با هر هدر نر دو ردیفه معمولی جفت می‌شود.
• روکش طلا روی نیکل:زیرپوشش نیکل، مقاومت تماس را پایین نگه می‌دارد و از مهاجرت مس به لایه طلا جلوگیری می‌کند.
• نیروی درج ثابت:فنر‌های تماس متعادل به این معنی است که یک پشته 40 راهه همچنان با دست و بدون پرس وارد می‌شود.

سوکت‌های برجسته، ستون فقرات خاموش پشته‌سازی برد هستند. آن‌ها بردهای درایور LCD و OLED را بالای یک برد منطقی اصلی در پنل‌های ابزار نگه می‌دارند، ماژول‌های ارتباطی را از مواد مغناطیسی روی منبع تغذیه بلند می‌کنند و یک کارت دختر RF را از صفحات زمین دیجیتال پر سر و صدا جدا می‌کنند. در کنترل‌های روشنایی LED، آن‌ها برد درایور را بالا می‌برند تا هوا بتواند بین دو PCB عبور کند. محفظه‌های صنعتی به جای پایه‌های جداکننده برنجی از آن‌ها استفاده می‌کنند زیرا کانکتور، فاصله‌گذاری و اتصال الکتریکی را در یک مرحله انجام می‌دهد که زمان مونتاژ را کوتاه می‌کند و یک عملیات بستن را از خط حذف می‌کند.

ارتفاع‌های بدنه 5.0، 8.5، 11.0، 15.0 و 20.0 میلی‌متر همگی از یک خانواده از درج‌ها تولید می‌شوند، بنابراین تغییر یک طراحی به یک پشته بلندتر، اثر PCB را تغییر نمی‌دهد. ما می‌توانیم دم‌های لحیم کاری را تا 4.0 میلی‌متر برای بک‌پلین‌های ضخیم افزایش دهیم، یک پین موقعیت‌یابی برای هم‌ترازی پیک اند پلی قالب‌گیری کنیم و یک دیوار قطبی اضافه کنیم تا هدر جفت‌شونده فقط یک بار وارد شود. برای برنامه‌های حجمی، عایق می‌تواند به PA9T منتقل شود که برد از یک بازجوش دوم عبور می‌کند، و تماس‌ها می‌توانند با طلای انتخابی 0.38 میکرون در ناحیه جفت‌گیری فقط برای کنترل هزینه عرضه شوند.

سوکت‌های پشته‌سازی در کیسه‌های ضد الکتریسیته ساکن 1000 عددی بسته‌بندی می‌شوند، با بدنه‌های بلند که در یک سینی قالب‌گیری شده قرار گرفته‌اند تا برج‌ها وزن کارتن بالایی را تحمل نکنند. هر کیسه حاوی یک جاذب رطوبت و یک کارت نشانگر رطوبت است. کارتن‌های صادراتی برای وزن ناخالص 15 کیلوگرم درجه‌بندی شده‌اند، با برچسب خنثی CNJWY چاپ شده‌اند و با نوار ضد دستکاری بسته شده‌اند. برای حمل و نقل دریایی، ما در پشته‌های بسته‌بندی شده با محافظ لبه، پالت‌بندی می‌کنیم که از تغییر شکل برج‌ها در زیر بار در کانتینر مرطوب جلوگیری می‌کند. چاپ کارتن سفارشی، برچسب‌های برند خود و کیسه‌های داخلی بارکددار در دسترس هستند، و هر دسته با گزارش سنج ارتفاع که ارتفاع واقعی بدنه پنج قطعه نمونه را ثبت می‌کند، ارسال می‌شود.
