کانکتور هدر مادگی سه ردیفه با گام 2.54 میلی‌متر 3x40P سوراخ‌دار با روکش طلا PA6T

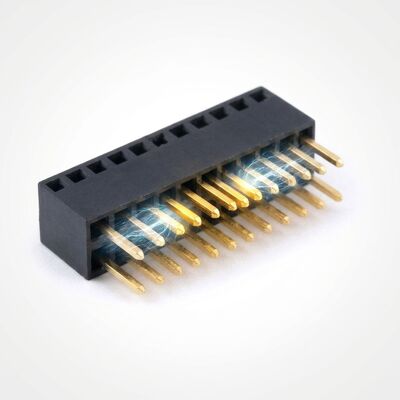

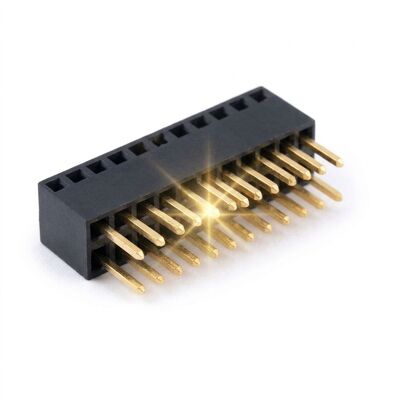

طرح‌های برد که فضای لبه آن‌ها تمام می‌شود به ندرت به یک محفظه بزرگتر نیاز دارند؛ آن‌ها به سوکتی نیاز دارند که مدارهای بیشتری را در همان فضای فیزیکی جای دهد. این هدر مادگی سه ردیفه با گام ۲.۵۴ میلی‌متر، سه ردیف موازی از کنتاکت‌ها را در عرض ۷.۶۲ میلی‌متر جای می‌دهد، بنابراین یک رابط ۱۲۰ پین، فضایی از برد را اشغال می‌کند که یک سوکت دو ردیفه معمولی برای تنها ۸۰ پین نیاز دارد. فضای فیزیکی در شبکه آشنای ۲.۵۴ میلی‌متر باقی می‌ماند، به این معنی که هدرهای پین نری، جامپرها و مونتاژهای روبانی موجود همچنان بدون بازطراحی سمت جفت‌شونده، متصل می‌شوند.

عایق از PA6T، یک پلی‌آمید با دمای بالا که در دمای ۲۶۰ درجه سانتی‌گراد در لحیم‌کاری بدون سرب مقاومت می‌کند و ابعاد خود را پس از چرخه حرارتی مکرر حفظ می‌کند، قالب‌گیری شده است. هر کنتاکت برنز فسفر، پوششی از طلا روی زیرلایه نیکل دارد که مقاومت کنتاکت را در طول عمر مفید مونتاژ کمتر از ۲۰ میلی‌اهم نگه می‌دارد. یک فنر کنتاکت بسته دو نقطه‌ای، هر پین مربعی ۰.۶۴ میلی‌متری را محکم می‌گیرد، که در قطعات سه ردیفه اهمیت دارد زیرا ردیف میانی پس از لحیم‌کاری سخت‌ترین ردیف برای بازرسی است.

• تراکم سه ردیفه: سه ردیف کنتاکت در عرض بدنه ۷.۶۲ میلی‌متر، ۵۰ درصد موقعیت بیشتر نسبت به سوکت دو ردیفه با همان طول ارائه می‌دهد.
• سازگار با شبکه ۲.۵۴ میلی‌متر: کنتاکت‌ها روی گام استاندارد ۲.۵۴ میلی‌متر قرار دارند، بنابراین هدر با پین‌های مربعی نری و جامپرهای معمولی ۰.۶۴ میلی‌متر جفت می‌شود.
• بدنه PA6T با دمای بالا: عایق UL 94V-0 در برابر دمای ۲۶۰ درجه سانتی‌گراد لحیم‌کاری مقاوم است و در طول لحیم‌کاری موجی، پایداری ابعادی خود را حفظ می‌کند.
• کنتاکت‌های با روکش طلا: کنتاکت‌های برنز فسفر با زیرلایه نیکل، مقاومت کنتاکت را زیر ۲۰ میلی‌اهم نگه می‌دارند و در برابر خوردگی فرسایشی مقاومت می‌کنند.
• فنر کنتاکت بسته: یک فنر چهار انگشتی هر پین را از هر دو طرف می‌گیرد و یکپارچگی سیگنال را در زمانی که ردیف میانی از دید بازرسی پنهان است، حفظ می‌کند.
• نشانگرهای ردیف رنگی: شاخص‌های ردیف قالب‌گیری شده روی سطح بالایی به اپراتورها اجازه می‌دهند قبل از ورود برد به کوره لحیم‌کاری، جهت‌گیری را تأیید کنند.

هدرهای سه ردیفه در هر جایی که یک برد کنترلی باید یک باس موازی گسترده را بدون افزایش طول، تحویل دهد، ظاهر می‌شوند. نصب‌های معمول شامل بک‌پلین‌های PLC صنعتی که ۹۶ یا ۱۲۰ سیگنال را بین کارت ورودی/خروجی و مادربرد مسیریابی می‌کنند، پنل‌های درایور نمایشگر LED که به درایورهای ردیفی متراکم نیاز دارند، پایانه‌های جلویی ابزار دقیق که کانال‌های آنالوگ متعددی را حمل می‌کنند، و تجهیزات تست که در آن یک درج واحد باید به طور همزمان به کل آرایه پروب متصل شود. از آنجایی که بدنه فقط ۷.۶۲ میلی‌متر عرض دارد، این قطعه برای پشته‌سازی مزانین در دستگاه‌های پزشکی دستی نیز مناسب است، جایی که فاصله برد به برد توسط یک محفظه موجود تعیین می‌شود.

طول‌ها از ۳ × ۲ تا ۳ × ۴۰ موقعیت از یک نوار کنتاکت مشترک مونتاژ می‌شوند، بنابراین هزینه ابزارآلات به سفارشات کوچک منتقل نمی‌شود. ما می‌توانیم در صورت درخواست، ضخامت طلای انتخابی ۰.۳۸، ۰.۷۶ یا ۱.۲۷ میکرون را عرضه کنیم، عایق را برای برنامه‌های حساس به هزینه به PA9T یا PBT تغییر دهیم، و در صورت نیاز به جهت‌گیری واحد در سمت جفت‌شونده، یک پین موقعیت‌یابی یا یک کلید قطب‌نما در بدنه قالب‌گیری کنیم. تیم مهندسی ما مدل‌های سه‌بعدی کامل و الگوهای زمین PCB پیشنهادی را در فایل نگه می‌دارد و تأییدیه‌های نقشه را ظرف دو روز کاری برای فضاهای فیزیکی سفارشی برمی‌گرداند.

هر هدر در کیسه‌های محافظ ضد الکتریسیته ساکن در بسته‌های ۱۰۰۰ عددی، همراه با کیسه جاذب رطوبت و نشانگر رطوبت شمارش می‌شود. سپس کیسه‌ها در کارتن‌های موج‌دار درجه صادراتی با برچسب خنثی CNJWY بسته‌بندی می‌شوند و میدان پین توسط یک فوم قالب‌گیری شده محافظت می‌شود تا هیچ کنتاکتی با دیواره کارتن تماس پیدا نکند. وزن ناخالص کارتن کمتر از ۱۵ کیلوگرم باقی می‌ماند که باعث می‌شود جابجایی دستی در محدوده حمل و نقل هوایی بین‌المللی قرار گیرد، در حالی که بارهای پالت برای حمل و نقل دریایی برای کنترل رطوبت کشیده شده و بسته می‌شوند. برچسب‌های بارکد سفارشی، کارتن‌های برند خود و بسته‌بندی داخلی تست شده دراپ برای مشتریان توزیع در دسترس هستند. هر دسته با گزارش ابعادی، گواهی ضخامت آبکاری و اعلامیه RoHS که از همان دسته تولید گرفته شده است، همراه است.
