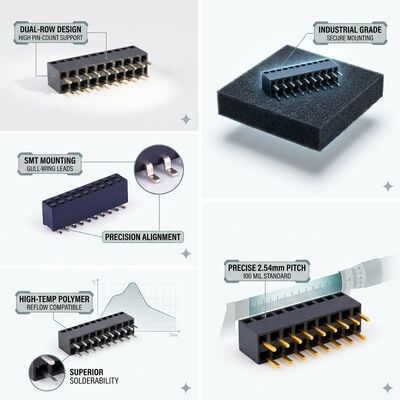

کانکتور هدر مادگی SMD زاویه راست با گام 1.27 میلی‌متر، پروفایل پایین، دو ردیفه، فلش طلا، طراحی PCB فوق‌العاده باریک

کانکتور هدر مادگی SMD زاویه راست با گام ۱.۲۷ میلی‌متری کم‌ارتفاع CNJWY معرفی می‌کند که به عنوان راه‌حل قطعی برای محصولات الکترونیکی فوق‌العاده باریک که در آن هر میلی‌متر ارتفاع اهمیت دارد، طراحی شده است. با پروفیل بالای برد تنها ۳.۵ میلی‌متر، این کانکتور امکان اتصال افقی برد به برد را در محفظه‌هایی با ضخامت کلی ۵ میلی‌متر را فراهم می‌کند و آن را برای نسل جدید لپ‌تاپ‌های فوق قابل حمل، تبلت‌ها و سیستم‌های تعبیه‌شده با پروفیل باریک ضروری می‌سازد. طراحی SMD زاویه راست اتصالات را موازی با سطح PCB هدایت می‌کند و جریمه ارتفاع عمودی اتصال‌دهنده‌های عمودی سنتی را حذف می‌کند و در عین حال تراکم اتصال دو ردیفه را با فاصله گام ۱.۲۷ میلی‌متر حفظ می‌کند. کنتاکت‌های برنز فسفر با روکش فلش طلا، اتصالات قابل اعتماد با مقاومت کم را در کاربردهای سیگنال سطح پایین تضمین می‌کنند، در حالی که محفظه دمای بالای PA6T در برابر مونتاژ مجدد SMT بدون سرب و بدون تغییر شکل مقاومت می‌کند. پیکربندی‌های دو ردیفه از ۰۴P تا ۸۰P انعطاف‌پذیری طراحی جامعی را از اتصالات سنسور مینیاتوری تا باس‌های داده موازی با تراکم بالا در پلتفرم‌های محاسباتی تعبیه‌شده با فضای محدود ارائه می‌دهند.

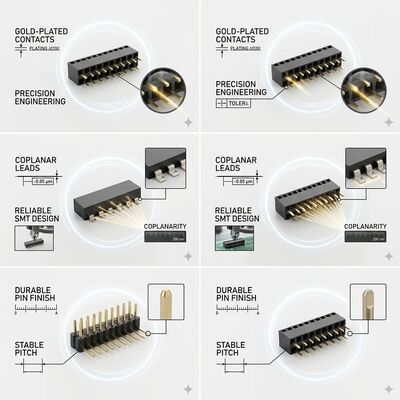

• پروفیل فوق‌العاده کم ۳.۵ میلی‌متری بالای برد: با ارتفاعی فقط ۳.۵ میلی‌متر بالای سطح PCB، این کانکتور امکان طراحی محصولاتی با ضخامت کلی محفظه تا ۵ میلی‌متر را فراهم می‌کند و نیازهای فرم فاکتور سخت‌گیرانه اولترابوک‌های مدرن، تبلت‌ها و گیت‌وی‌های باریک IoT را که حجم داخلی آن‌ها به شدت محدود است، برآورده می‌سازد.
• بهینه‌سازی فضا با زاویه راست: جهت‌گیری ۹۰ درجه‌ای، کانکتورهای جفت‌شونده را به صورت افقی هدایت می‌کند و نیاز به فضای عمودی بالای PCB را از بین می‌برد. این امر امکان پیکربندی‌های I/O لبه برد، پشته‌سازی کارت‌های دختر افقی و قرارگیری کانکتور دسترسی جانبی را در محفظه‌های تنگ فراهم می‌کند.
• مونتاژ خودکار SMD: پایه‌های SMD بال‌دار برای فرآیندهای استاندارد چاپ خمیر لحیم و لحیم‌کاری مجدد بهینه شده‌اند. هم‌سطحی در تمام پایه‌ها در حد ۰.۱۰ میلی‌متر حفظ می‌شود و از تشکیل اتصالات لحیم پایدار در طول لحیم‌کاری مجدد بدون سرب با حداکثر دمای ۲۶۰ درجه سانتی‌گراد اطمینان حاصل می‌کند.
• تراکم گام ریز ۱.۲۷ میلی‌متر: گام ۱.۲۷ میلی‌متر تراکم اتصال دو برابر کانکتورهای ۲.۵۴ میلی‌متر را ارائه می‌دهد و امکان پیکربندی‌های دو ردیفه تا ۸۰ موقعیت را در طول کانکتور تقریباً ۵۰ میلی‌متر فراهم می‌کند و از مسیریابی سیگنال پیچیده در طرح‌بندی‌های PCB بسیار فشرده پشتیبانی می‌کند.
• یکپارچگی سیگنال فلش طلا: آبکاری فلش طلای پایدار بر روی کنتاکت‌های برنز فسفر، مقاومت تماس را زیر ۳۰ میلی‌اهم حفظ می‌کند و یکپارچگی سیگنال را برای رابط‌های دیجیتال پرسرعت از جمله سیگنال‌های USB، MIPI و LVDS که معمولاً در محصولات الکترونیکی مصرفی باریک استفاده می‌شوند، حفظ می‌کند.
• قابلیت اطمینان لحیم‌کاری مجدد PA6T: عایق PA6T تقویت شده با الیاف شیشه، تلرانس گام کنتاکت دقیق ۱.۲۷ میلی‌متر را در طول چرخه حرارتی کامل لحیم‌کاری مجدد SMT حفظ می‌کند و مشکلات هم‌ترازی پس از مونتاژ را که می‌تواند باعث خرابی جفت‌گیری در طرح‌های کانکتور کم‌ارتفاع شود، از بین می‌برد.

کانکتور هدر مادگی SMD زاویه راست کم‌ارتفاع ۱.۲۷ میلی‌متری به طور خاص برای محصولاتی طراحی شده است که محدودیت‌های ارتفاع، مهم‌ترین ملاحظه طراحی هستند. لپ‌تاپ‌های فوق قابل حمل و تبلت‌های ۲ در ۱ از این کانکتورها برای اتصالات داخلی برد به برد استفاده می‌کنند که در آن‌ها ضخامت شاسی، ارتفاع کانکتور را به کمتر از ۴ میلی‌متر محدود می‌کند. ماژول‌های درایو حالت جامد (SSD) در فرم فاکتورهای M.2 و mSATA از کانکتورهای زاویه راست کم‌ارتفاع برای ادغام فشرده زیرسیستم ذخیره‌سازی استفاده می‌کنند. مونتاژهای داخلی گوشی‌های هوشمند و تبلت‌ها از جمله اتصالات فلکس به برد ماژول دوربین، اتصالات هاب سنسور و اتصالات برد درایور نمایشگر از پروفیل فوق‌العاده باریک بهره می‌برند. فناوری پوشیدنی از جمله هدست‌های AR/VR برای اتصالات داخلی سنسور و نمایشگر به حداقل ارتفاع کانکتور نیاز دارند. کلاینت‌های باریک صنعتی، پخش‌کننده‌های دیجیتال ساینیج و کامپیوترهای تعبیه‌شده بدون فن در محیط‌های نصب محدود از کانکتورهای کم‌ارتفاع برای اتصال برد I/O استفاده می‌کنند. کاربردهای اضافی شامل کنترل‌کننده‌های پرواز پهپاد، ماژول‌های اطلاعات سرگرمی خودرو، دستگاه‌های تشخیصی دستی پزشکی و ابزارهای تست قابل حمل است که در آن‌ها ضخامت محفظه مستقیماً بر قابلیت استفاده محصول و رقابت‌پذیری بازار تأثیر می‌گذارد.

کانکتورهای SMD زاویه راست کم‌ارتفاع CNJWY در بسته‌بندی نوار و قرقره عرضه می‌شوند که به طور خاص برای قرارگیری خودکار با سرعت بالا قطعات کم‌ارتفاع مهندسی شده‌اند. مقادیر استاندارد قرقره از ۸۰۰ تا ۲۵۰۰ قطعه بسته به تعداد پین متغیر است، با قرقره‌های قطر ۳۳۰ میلی‌متر بر روی نوار حامل ۱۶ میلی‌متر یا ۲۴ میلی‌متر عرض. سطوح مکش خلاء روی بدنه کانکتور برای جابجایی قابل اعتماد توسط نازل‌های استاندارد SMT بدون نیاز به ابزار خاص طراحی شده‌اند. تمام قطعات در کیسه‌های مانع رطوبت با رطوبت‌گیر و نشانگرهای HIC مطابق با استانداردهای IPC/JEDEC J-STD-020 MSL سطح ۳ ارسال می‌شوند. طراحی کم‌ارتفاع در طول حمل و نقل توسط هندسه جیب سفارشی که از تغییر شکل پایه جلوگیری می‌کند، محافظت می‌شود. هر دسته تولید تحت بازرسی نوری خودکار ۱۰۰٪ برای هم‌سطحی پایه، تأیید ارتفاع بدنه در حد تلرانس ۰.۱۰ میلی‌متر و اندازه‌گیری هم‌ترازی کنتاکت قرار می‌گیرد. CNJWY فرآیندهای تولید دارای گواهینامه ISO9001:2015 را با انطباق کامل UL، SGS، ROHS و REACH حفظ می‌کند. ارتفاعات سفارشی بالای برد، گزینه‌های آبکاری طلای انتخابی و رنگ‌های عایق مخصوص کاربرد از طریق تیم مهندسی OEM ما در دسترس هستند. تحویل استاندارد ۷-۱۰ روز کاری با حداقل مقدار سفارش ۲۰۰۰ قطعه است.
