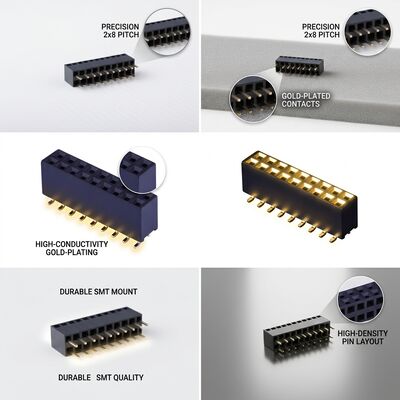

Ultra-Fine 1.0MM Pitch Double Row Female Header Connector فلاش طلایی PA6T 04P-80P سوکت PCB با چگالی بالا

CNJWY پيشنهاد ميکنه که از جديدترين وصل کننده هاي زنجيري زنجيري Ultra-Fine 1.0MM Pitch Dual Rowکه پیشرو در فناوری اتصال کوچک برای نسل بعدی الکترونیک قابل حمل و قابل پوشیدن استدر فاصله تماس تنها 1.0mm، این کانکتور به تراکم اتصال تقریبا 2.5 برابر بیشتر از کانکتورهای سنتی 2.54mm می رسد.امکان کوچک سازی بی سابقه PCB بدون قربانی کردن تعداد کانال های سیگنالتماس های برونزی فوسفوری با دقت طراحی شده دارای پوشش فلش طلا برای انتقال قابل اعتماد سیگنال سطح پایین هستند.در حالی که محفظه ترموپلاستیک PA6T با دمای بالا از طریق مجموعه بازپرداخت بدون سرب ثبات ابعادی را تضمین می کندپیکربندی های دو ردیف از 04P تا 80P انعطاف پذیری طراحی جامع را برای برنامه های کاربردی از ماژول های همجوشی سنسورها تا رابط های پیچیده سیستم در ماژول فراهم می کند.پایان SMT با بهینه سازی coplanarity سرب ارائه می دهد تشکیل پیوسته پیوسته در محیط های مونتاژ خودکار حجم بالا، که این کانکتور را انتخاب قطعی برای الکترونیک مصرفی، دستگاه های IoT و پوشیدنی های پزشکی می کند که حداکثر قابلیت را در فضای حداقل تقاضا می کند.

• مینیاتوریزه شدن 1.0 میلی متری پیشرفته صنعت:در فاصله 1.0 میلی متر، این کانکتور بیشترین تراکم اتصال را در نمونه کارهای سر زن CNJWY به دست می آورد. یک کانکتور دو ردیف 40 موقعیت تقریباً 20 میلی متر × 4 میلی متر از سطح PCB را اشغال می کند ،امکان هدایت سیگنال چند کانال در طرح های محدود فضایی مانند ساعت های هوشمند، گوشواره های بی سیم و دستگاه های پزشکی قابل کاشت.
• تماس های میکرو دقیق:هر تماس برنز فسفر با دقت مهر و موم شده است تا با وجود هندسه کوچک، نیروهای ورودی و عقب نشینی ثابت را حفظ کند.فلش طلا بر روی سیستم نیکل پوشش تضمین مقاومت تماس پایدار در زیر 30mΩ برای سطح پایین آنالوگ و سیگنال های دیجیتال با سرعت بالا در سراسر صدها چرخه جفت گیری.

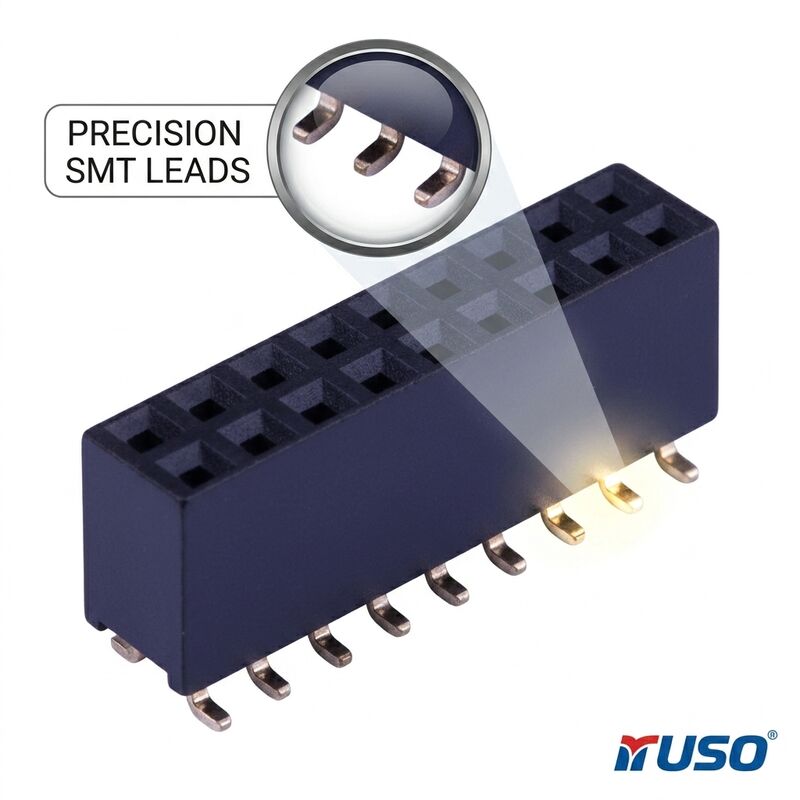

• آماده سازي اتوماتيك SMT:خطوط SMT باریک پیچ برای سازگاری با فرآیندهای قرار دادن قطعات استاندارد 0201 و 0402 طراحی شده اند. Tape-and-reel packaging with precision pocket dimensions and vacuum pickup surfaces enables reliable handling by high-speed chip shooters and multi-function placers from all major equipment manufacturers.
• ثبات حرارتی PA6T:عایق PA6T تقویت شده با فیبر شیشه ای تحمل دقیق موقعیت تماس را از طریق چرخه حرارتی بدون سرب کامل حفظ می کند، اطمینان از تراز پیوسته جفت گیری با 1.سرپوش های فلزی مرد بعد از مونتاژ.
• تعداد کانال سیگنال گسترش یافته:با پیکربندی دو ردیف که به 80 موقعیت می رسد، طراحان می توانند تا 80 کانال سیگنال جداگانه را از طریق یک جفت کانکتور واحد هدایت کنند.به طور چشمگیری ساده سازی طرح PCB برای توابع پیچیده از جمله رابط های دوربین MIPI، اتوبوس های نمایش موازی و آرایه های سنسور چند کانال.
• راه حل کم پروفایل:طراحی عمودی SMT با ارتفاع جفت تا 5.0 میلی متر امکان انباشت محکم تخت به تخت در محفظه های محصول فوق باریک را فراهم می کند ، که از روند در جهت گوشی های هوشمند نازک ، تبلت ،و دستگاه های پزشکی قابل حمل.

وصل کننده سر زن 1.0mm ultra-fine pitch باعث می شود که در مورد سخت ترین برنامه های الکترونیکی کوچک شود.تلفن های هوشمند و تبلت از این کانکتورها برای رابط های ماژول دوربین استفاده می کنندتکنولوژی پوشیدنی از جمله ساعت های هوشمند، ردیاب های تناسب اندام،و عینک های واقعیت افزوده به حداقل اثر رابط برای اتصالات متقابل با چگالی بالا در محفظه های بسیار جمع شده متکی هستند.دستگاه های پزشکی مانند مانیتورهای گلوکز مستمر، سمعک ها و پچ های پوشیدنی ECG از قابلیت اطمینان کانکتور در کاربردهای حیاتی بهره مند می شوند.دستگاه های لبه ای اینترنت اشیا از جمله گره های سنسور محیط زیست، برچسب های ردیابی دارایی و کنترل کننده های ساختمان هوشمند از این کانکتورها برای ادغام سنسورهای ماژولار استفاده می کنند.برنامه های کاربردی هواپیماهای بدون سرنشین و رباتیک استفاده از تعداد پین بالا برای کنترل کننده پرواز فشرده و راننده موتور ارتباط برقرار می کندبرنامه های کاربردی اضافی شامل انباشته شدن صفحه SSD، کنترل کننده های گیمبال دوربین، ابزارهای طیف سنجی قابل حمل و بار علمی کوچک برای ماهواره های CubeSat است.

کانکتورهای CNJWY 1.0mm ultra-fine pitch به طور انحصاری در بسته بندی های نوار و رول ارائه می شوند که برای قرار دادن خودکار با سرعت بالا طراحی شده اند. مقادیر استاندارد رول از 1000 تا 3 می باشد.000 تکه بسته به تعداد پین، با رول های قطر 330 میلی متر بر روی نوار حامل 16 میلی متر یا 24 میلی متر. تمام اجزای حمل در کیسه های مانع رطوبت با شاخص های خشک کن و HIC، با رتبه بندی IPC / JEDEC J-STD-020 MSL سطح 3.بسته بندی داخلی خلاء بسته بندی شده با مواد رسانا ایمن ESD از خطوط باریک در طول حمل و نقل از آسیب مکانیکی محافظت می کند. هر مجموعه تولید تحت 100% بازرسی نوری خودکار برای coplanarity سرب، دقت موقعیت تماس، و یکپارچگی پد جوش است. CNJWY حفظ ISO9001:تولید گواهی شده 2015 با UL، SGS ، ROHS و مطابقت REACH. طرح های فریم سرب سفارشی ، گزینه های پوششی طلایی انتخابی و رنگ های عایق خاص برنامه مهندسی OEM اختصاصی ما پشتیبانی می شود.تحویل استاندارد 7-10 روز کاری با حداقل مقدار سفارش 2هزار تا
