موصل رأس زن زن SMT با پیچ 1.27 میلی‌متری، دو ردیفه، روکش طلا، PA6T، مونتاژ PCB

کانجی وای کانکتور هدر زن از نوع SMT با گام 1.27 میلی‌متر و دو ردیفه را معرفی می‌کند که به طور خاص برای محیط‌های مونتاژ PCB خودکار با حجم بالا طراحی شده است. گام ظریف 1.27 میلی‌متر، دو برابر تراکم اتصال را نسبت به کانکتورهای سنتی 2.54 میلی‌متر در همان فضای برد ارائه می‌دهد و آن را به گزینه‌ای ایده‌آل برای الکترونیک‌های کوچک‌شده که فضای PCB در آن‌ها محدود است، تبدیل می‌کند. هر کانکتور دارای پایه‌های SMT مسطح و هم‌سطح دقیق است که برای تشکیل اتصالات لحیم‌کاری پایدار در طول فرآیندهای بازپخت مادون قرمز یا فاز بخار مهندسی شده‌اند. آبکاری فلش طلا بر روی کنتاکت‌های برنز فسفر، اتصالات الکتریکی قابل اعتماد با مقاومت کم را تضمین می‌کند، در حالی که بدنه ترموپلاستیک دمای بالای PA6T در برابر پروفیل حرارتی کامل لحیم‌کاری بدون سرب و بدون تغییر شکل مقاومت می‌کند. پیکربندی‌های دو ردیفه از 02 تا 80 پین، راه‌حل‌های انعطاف‌پذیر با تراکم بالا را برای پشته‌سازی برد به برد در دستگاه‌های قابل حمل، ماژول‌های اینترنت اشیا و کنترل‌کننده‌های صنعتی فشرده ارائه می‌دهند.

• گام ظریف 1.27 میلی‌متر با تراکم بالا:این طراحی با نصف گام کانکتورهای معمولی 2.54 میلی‌متر، تراکم اتصال سیگنال را در واحد سطح PCB دو برابر می‌کند. یک کانکتور دو ردیفه 1.27 میلی‌متر با 40 پین، تقریباً همان فضای یک هدر تک ردیفه 2.54 میلی‌متر با 20 پین را اشغال می‌کند و امکان کوچک‌سازی قابل توجه برد را فراهم می‌آورد.

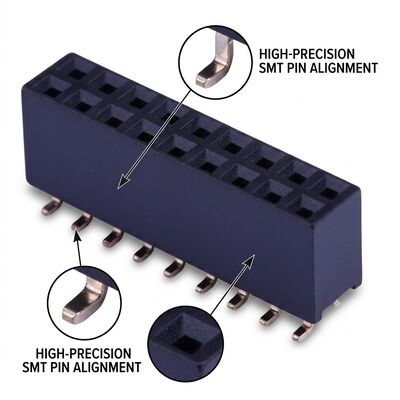

• پایانه‌های SMT سازگار با بازپخت:پایه‌های SMT بال‌مرغی برای مونتاژ خودکار پیک-اند-پلیس با فرآیندهای استاندارد استنسیل خمیر لحیم بهینه‌سازی شده‌اند. هم‌سطحی در تمام پایه‌ها در حد 0.10 میلی‌متر حفظ می‌شود و از ترشوندگی لحیم و تشکیل فیله پایدار در طول پروفیل‌های بازپخت بدون سرب با اوج دمای 260 درجه سانتی‌گراد اطمینان حاصل می‌کند.
• سیستم کنتاکت فلش طلا:آبکاری یکنواخت فلش طلا بر روی یک مانع نفوذ نیکل، مقاومت کنتاکت را کمتر از 20 میلی‌اهم نگه می‌دارد و یکپارچگی سیگنال پایدار را هم برای سیگنال‌های آنالوگ سطح پایین و هم برای باس‌های ارتباطی دیجیتال در طول عمر 300 چرخه جفت‌گیری رتبه‌بندی شده، فراهم می‌کند.
• بدنه دمای بالای PA6T:عایق PA6T تقویت شده با الیاف شیشه، طبقه‌بندی اشتعال UL94V-0 را کسب کرده و تغییر ابعادی ناچیز را در طول چرخه کامل بازپخت بدون سرب نشان می‌دهد و دقت موقعیت پین را برای هم‌ترازی جفت‌گیری قابل اعتماد پس از مونتاژ حفظ می‌کند.
• بهینه‌سازی شده برای مونتاژ خودکار:طراحی عایق مسطح بالایی با مناطق مشخص برای برداشت وکیوم، امکان جابجایی قابل اعتماد توسط نازل‌های استاندارد قرارگیری SMT را فراهم می‌کند. بسته‌بندی نوار و قرقره با عرض حامل 16 میلی‌متر یا 24 میلی‌متر، به طور یکپارچه با تمام پلتفرم‌های اصلی پیک-اند-پلیس ادغام می‌شود.
• پوشش جامع تعداد پین:محدوده گسترده تعداد پین دو ردیفه از 04P (2x2) تا 80P (2x40)، نیازهای طراحی متنوعی را برآورده می‌کند، از ماژول‌های سنسور مینیاتوری که فقط به چند خط سیگنال نیاز دارند تا سیستم‌های پیچیده جمع‌آوری داده که به ده‌ها اتصال موازی نیاز دارند.

کانکتور هدر زن SMT با گام 1.27 میلی‌متر به چالش‌های کوچک‌سازی در سراسر صنعت الکترونیک پاسخ می‌دهد. دستگاه‌های مصرفی قابل حمل از جمله گوشی‌های هوشمند، تبلت‌ها و دستگاه‌های پوشیدنی از گام ظریف برای اتصالات با تراکم بالا در محفظه‌های بسیار محدود استفاده می‌کنند. گره‌های سنسور اینترنت اشیا (IoT)، گیت‌وی‌های محاسبات لبه و کنترل‌کننده‌های خانه هوشمند از این کانکتورها برای پشته‌سازی PCB ماژولار در فرم فاکتورهای فشرده بهره می‌برند. دستگاه‌های پوشیدنی پزشکی، ابزارهای تشخیصی قابل حمل و ماژول‌های ارتباطی ایمپلنت از ردپای کوچک و مونتاژ قابل اعتماد SMT کانکتور سود می‌برند. کاربردهای صنعتی شامل ماژول‌های توسعه PLC فشرده، بلوک‌های I/O از راه دور و بردهای رابط سنسور توزیع شده است. سناریوهای استقرار اضافی شامل کنترل‌کننده‌های پرواز پهپاد، ماژول‌های دوربین ADAS خودرو، درایورهای نور حالت جامد و ابزارهای اندازه‌گیری و تست قابل حمل که نیاز به اتصالات برد به برد متراکم دارند، می‌باشد.

کانکتورهای هدر زن SMT کانجی وای در بسته‌بندی استاندارد صنعتی نوار و قرقره برای ادغام یکپارچه در مونتاژ خودکار عرضه می‌شوند. مقادیر استاندارد قرقره از 500 تا 2000 قطعه بسته به تعداد پین متغیر است، با قرقره‌های قطر 330 میلی‌متر که مکانیزم‌های تغذیه استاندارد را در خود جای می‌دهند. تمام قطعات در کیسه‌های مانع رطوبت با مواد جاذب رطوبت و کارت‌های نشانگر رطوبت بسته‌بندی می‌شوند و الزامات سطح 3 MSL IPC/JEDEC J-STD-020 را برآورده می‌کنند. نوار حامل رسانای ایمن در برابر ESD، حفاظت از قطعات را در طول جابجایی و قرارگیری تضمین می‌کند. هر دسته تولیدی تحت بازرسی نوری خودکار (AOI) برای هم‌سطحی پایه، انطباق ابعادی و کیفیت پرداخت سطح قرار می‌گیرد. تولید کانجی وای دارای گواهینامه ISO9001:2015 با انطباق UL، SGS، ROHS و REACH در تمام خطوط تولید است. طرح‌بندی‌های پد لحیم‌کاری سفارشی، ضخامت‌های آبکاری طلای انتخابی و پیکربندی‌های پین سفارشی از طریق تیم پشتیبانی مهندسی OEM ما در دسترس هستند. زمان تحویل استاندارد 7-10 روز کاری با حداقل مقدار سفارش 2000 قطعه است.
