دو ردیف 2.54MM زاویه راست زنانه اتصال سر 04P-80P طلایی فلش PA6T PCB از طریق سوراخ

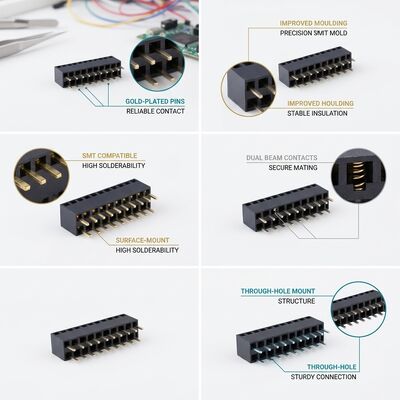

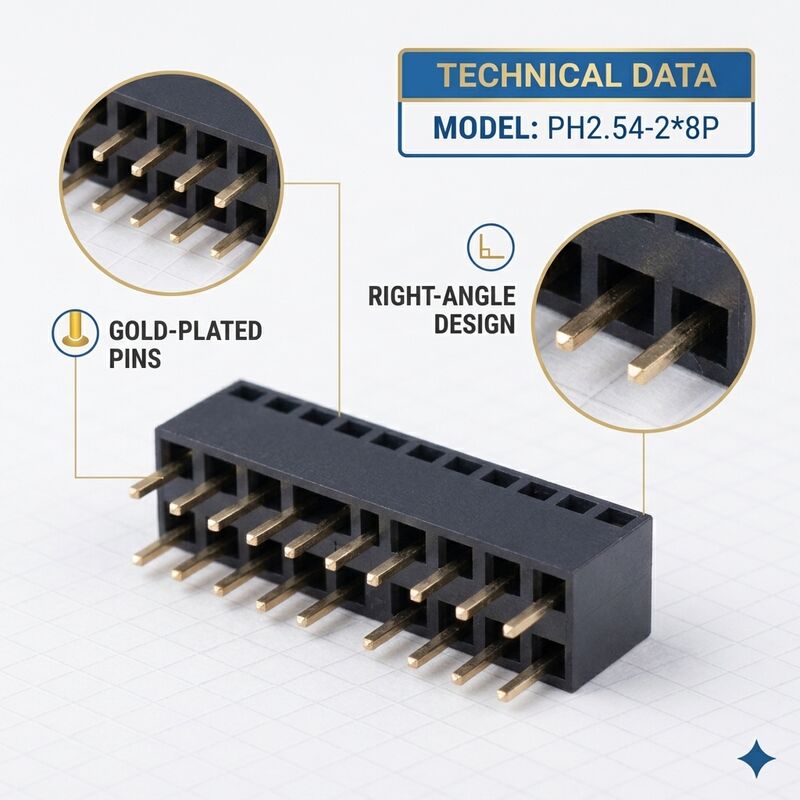

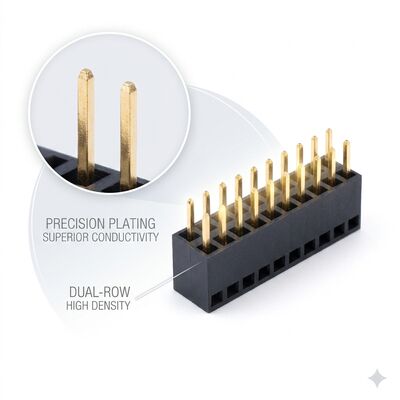

CNJWY ارائه می دهد پیشرفته دو ردیف 2.54MM پیچ زاویه راست زنانه سرخط کنتاکتور،طراحی شده برای تسهیل جفت گیری PCB عمودی در محفظه ها و معماری های backplane که فضای عمودی محدود استجهت گیری زاویه راست مسیرهای اتصال را موازی با سطح PCB هدایت می کند و امکان انباشت افقی بورد به بورد و پیکربندی کارت های دختر را که برای بسته بندی الکترونیکی متراکم ضروری است فراهم می کند.هر کانکتور دو ردیف شامل تماس های برونزی فاسفوری با شکل دقیق با پوشش فلش طلایی برای جفت گیری مقاومتی کم قابل اعتماد در طول طول عمر خدمات طولانیمحفظه ترموپلاستیک تقویت شده با فیبر شیشه ای PA6T ثبات حرارتی استثنایی را در هنگام جوش و حفظ ابعاد طولانی مدت در زیر دمای کار بالا ارائه می دهد.با پیکربندی دو ردیف از 04P (2x2) تا 80P (2x40)، این سری کانکتورها نیاز به اتصال متقابل با چگالی بالا در کاربردهای صنعتی، خودرو و محاسباتی را برآورده می کند.

• طراحی زاویه راست با بهره وری از فضا:جهت گیری 90 درجه اجازه می دهد تا PCB در یک پیکربندی عمودی جفت شود، که به طور چشمگیری مشخصات ارتفاع عمودی مجموعه های متصل را کاهش می دهد.1U تجهیزات نصب شده در قفسه، و سیستم های فشرده جاسازی شده که در آن ارتفاع انباشت تخته به شدت محدود است.
• پیکربندی دو ردیف با چگالی بالا:دو ردیف موازی از تماس به طور موثر دو برابر تراکم سیگنال در همان اثر پا در PCB در مقایسه با جایگزین های یک ردیف،امکان اتصال بیشتر بدون افزایش ابعاد تخته یا تعداد کانکتورها.
• تماس های فلش زره ای:پوشش فلش طلا مداوم بر روی یک مانع نیکل تضمین می کند که مقاومت تماس در طول 300 چرخه جفت گیری نامی کمتر از 20mΩ باقی می ماند، جلوگیری از تخریب سیگنال از اکسیداسیون،خوردگی فرسایشیا آلودگی محیط زیست.
• عایق PA6T با دمای بالا:ترموپلاستیک PA6T با درجه بندی UL94V-0 که با فیبر شیشه ای 30٪ تقویت شده است، در طول 10 ثانیه با حداکثر دمای 260 درجه سانتیگراد مقاومت می کند.کاملاً سازگار با هر دو فرآیند جوش موج بدون سرب و مونتاژ دستی بدون انحراف یا تخریب.
• محدوده کامل شمارش پین:از کانکتورهای کوچک 4 موقعیت (2x2) تا کانکتورهای متقابل 80 موقعیت (2x40) با چگالی بالا، طراحان می توانند پیکربندی دقیق پین مورد نیاز را انتخاب کنند.گزینه های ردیف دوگانه با شماره های عجیب نیز برای الزامات پیکربندی در دسترس هستند.
• لنگر گذاری امن در سوراخ:پایان زاویه راست سوراخ، لنگر گذاری مکانیکی قوی به PCB را فراهم می کند.مقاومت در برابر نیروهای جانبی و گشایش کانکتور ناشی از ارتعاش که ممکن است با طرح های نصب سطحی در تجهیزات متحرک یا صنعتی رخ دهد.

اتصال دو ردیف زاویه راست زن در کاربردهایی که نیاز به تراکم اتصال بالا در محیط عمودی محدود دارند، برجسته است.آن را به کارت خط به backplanes در سوئیچ های قفسه نصب شده و روترها متصل می کند. سیستم های اتوماسیون صنعتی از این کانکتورها برای ماژول های گسترش PLC، هیئت مدیره های رابط HMI و گره های توزیع شده I / O استفاده می کنند. کاربردهای محاسباتی شامل سرپوش های مادربرد سرور،اتصالات ارتفاعی GPU، و پورت های گسترش کامپیوتر تک صفحه ای جاسازی شده است. الکترونیک خودرو از کلاهک های دو ردیف زاویه راست در واحدهای کنترل موتور (ECU) ، ماژول های کنترل بدن،و ارتباطات بین سیستم های اطلاعات و سرگرمیدستگاه های پزشکی از جمله مانیتورهای بیمار، تجهیزات تصویربرداری تشخیصی و تحلیلگرهای آزمایشگاهی از قابلیت اطمینان و اثر فشرده این کانکتور بهره مند می شوند.استفاده های اضافی شامل هوافضا و هواپیمایی است، الکترونیک ناوبری دریایی، سیستم های سیگنالینگ راه آهن و تخته های کنترل اینورتر انرژی تجدید پذیر.

تمام کانکتورهای دو ردیف زاویه راست زنانه CNJWY در لوله های محافظ ضد ایستاتیک بسته بندی شده اند، هر لوله حاوی 15-45 کانکتور بسته به پیکربندی تعداد پین است.سینی های رسانا ایمن ESD برای انواع تعداد پین بالا در دسترس هستند تا از آسیب سرب در طول حمل و نقل جلوگیری شودبرای مشتریانی که حجم زیادی از مونتاژ خودکار را انجام می دهند، بسته بندی های نوار و رول با ابعاد جیبی دقیق می تواند بر اساس درخواست ارائه شود.هر دسته تولید از یک بررسی جامع کیفیت که شامل یک بازرسی 100٪ همبستگی است، برخوردار است.، اندازه گیری مقاومت تماس و آزمایش نیروی جفت گیری. تاسیسات تولید CNJWY تحت سیستم مدیریت کیفیت صدور گواهینامه ISO9001: 2015 کار می کنند و همه محصولات UL ، SGS ، ROHS ،و گواهینامه های REACHپیکربندی های سفارشی از جمله ضخامت زره پوشی انتخابی، گزینه های قطبی کلید و طول پین غیر استاندارد از طریق خدمات تولیدی انعطاف پذیر OEM پشتیبانی می شود.تحویل استاندارد 7-10 روز کاری با حداقل مقدار سفارش 2هزار تا
