از طریق سوراخ 40 پین ماده PCB سر ، تک ردیف ماده سر دوام

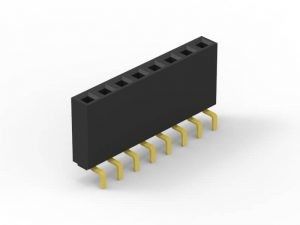

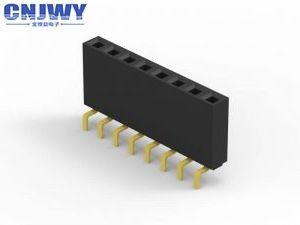

واحد ردیف سیاه PCB Header Connector از طریق سوراخ 40 پین PBT پلاستیکی

اطلاعات محصول:

1. تير انداز:2.54mm ((0.1')

2. نام محصول:پی سی بی هیدر کنتاکتور/پی سی بی هیدر زنانه

3شماره ردیف: تک

4رتبه بندی فعلی:3.0 آمپر

5مقاومت تماس: 20mΩ حداکثر

6مقاومت در برابر ولتاژ: 500 ولت AC/DC

7مقاومت عایق: 1000mΩ دقیقه

8دمای کار: -40 درجه سانتیگراد تا 105 درجه سانتیگراد

9مواد تماس: فوسفور برنز

10پوشش تماس: فلش طلا

11مواد عایق: PA6T + 30% GF UL94V-0

12نوع نصب: DIP/Through Hole

13. خاتمه دادن:

14رنگ: سیاه

15دمای جوش: 260 درجه سانتیگراد برای 10 ثانیه

پي سي بي کانکتور چيست؟

کانکتورهای صفحه مدار چاپی سیستم های اتصال هستند که برای انتقال سیگنال ها یا قدرت از یک PCB به دیگری، یا از یا به PCB از منبع دیگری در ساخت تجهیزات استفاده می شوند.از آنجا که PCB ها به یکدیگر متصل نیستند و می توانند بعداً در فرآیند تولید جمع شوند، ارائه یک روش آسان از طراحی برای تولید.

جهت گیری کانکتور PCB

اصطلاح PCB Connector به یک سیستم اتصال چند پین اساسی اشاره دارد ، که معمولاً در یک طرح مستطیل است.یک جفت جفت از پی سی بی کانکتورها خواهد بود یا برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره)طرح های بورد به بورد می تواند طیف وسیعی از جهت گیری های اتصال PCB را ارائه دهد، که همه بر اساس افزایش 90 درجه است: موازی یا میان طبقهزاويه راست، مادربرد به مادربرد ️ یک کانکتور عمودی و یک افقی است؛180 درجه ، کوپلانار ، Edge-to-Edge ️ هر دو کانکتور جهت گیری افقی دارند.

نام های دیگر برای اتصال دهنده های PCB

پی سی بی کانکتورها به عنوان محصول PCB Interconnect شناخته می شوند. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. همچنین برخی از نام های دیگر برای کانکتورهای پی سی بی وجود دارد:کانکتورهای PCB مردانه که معمولاً به عنوان Pin Headers شناخته می شوند، زیرا آنها به سادگی ردیف های پین هستند ، در حالی که اتصال دهنده های PCB زنانه به عنوان سوکت ها ، گیرنده ها یا حتی (به طرز کمی گیج کننده) گیرنده های Header نامیده می شوند.

مزاياي ما:

الف. ظرفیت تحقیق و توسعه:

توانایی تحقیق و توسعه قوی در طراحی محصول و توسعه قالب، CNJWY را قادر می سازد تا محصول جدید را ارزیابی کند، که می تواند به مشتریان کمک کند هزینه زمان را صرفه جویی کنند.

تولید OEM/ODM

CNJWY خطوط مونتاژ خود را از الکترواستات، استامپ، قالب، تزریق و بسته بندی دارد.

ج. تضمین کیفیت

با رعایت دقیق الزامات ISO9001-2015، CNJWY قادر به تولید محصولات با بالاترین کیفیت است.

د. قیمت رقابتی

بیش از 10 سال تجربه تولید،CNJWY همیشه در بهبود ظرفیت تولید تخصص دارد. رقابتی بودن قیمت رقابتی را برای مشتریان ارزشمند فراهم می کند.

حوزه کاربرد:

کانکتور PCB که به طور گسترده ای در الکترونیک، دستگاه های الکتریکی استفاده می شود، ابزار در اتصال کلی اجزای اصلی جریان انتقال سیگنال.
