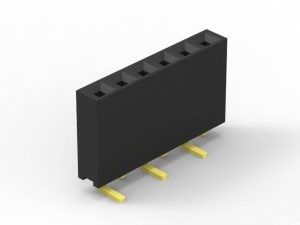

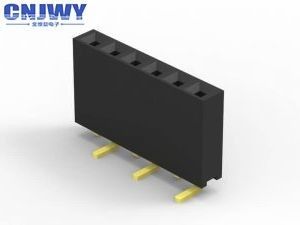

رابط صفحه صفحه PCB مربع 2 پین تا 50 پین 2.54mm Pitch برای کامپیوتر

2.54 Pitch PCB Header Connector Single Row SMT Type با فلش طلایی

پي سي بي کانکتور چيست؟

کانکتورهای صفحه مدار چاپی سیستم های اتصال هستند که برای انتقال سیگنال ها یا قدرت از یک PCB به دیگری، یا از یا به PCB از منبع دیگری در ساخت تجهیزات استفاده می شوند.از آنجا که PCB ها به یکدیگر متصل نیستند و می توانند بعداً در فرآیند تولید جمع شوند، ارائه یک روش آسان از طراحی برای تولید.

جهت گیری کانکتور PCB

اصطلاح PCB Connector به یک سیستم اتصال چند پین اساسی اشاره دارد ، که معمولاً در یک طرح مستطیل است.یک جفت جفت از پی سی بی کانکتورها خواهد بود یا برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره)طرح های بورد به بورد می تواند طیف وسیعی از جهت گیری های اتصال PCB را ارائه دهد، که همه بر اساس افزایش 90 درجه است: موازی یا میان طبقهزاويه راست، مادربرد به مادربرد ️ یک کانکتور عمودی و یک افقی است؛180 درجه ، کوپلانار ، Edge-to-Edge ️ هر دو کانکتور جهت گیری افقی دارند.

نام های دیگر برای اتصال دهنده های PCB

پی سی بی کانکتورها به عنوان محصول PCB Interconnect شناخته می شوند. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. همچنین برخی از نام های دیگر برای کانکتورهای پی سی بی وجود دارد:کانکتورهای PCB مردانه که معمولاً به عنوان Pin Headers شناخته می شوند، زیرا آنها به سادگی ردیف های پین هستند ، در حالی که اتصال دهنده های PCB زنانه به عنوان سوکت ها ، گیرنده ها یا حتی (به طرز کمی گیج کننده) گیرنده های Header نامیده می شوند.

مشخصات:

1. تير انداز:2.54mm ((0.01')

2. نام کانکتور: کانکتور PCB / سرپوش زنانه

3مواد عایق:PBTUL 94-V0

4مواد تماس: آلیاژ مس

5نوع نصب: SMT

6شماره ردیف: تک

7. تماس به پایان: طلا بر روی نیکل

8. خاتمه دادن:

9رنگ: سیاه

10رتبه بندی فعلی:3.0 آمپر

11مقاومت در برابر ولتاژ: 500 ولت AC/DC

12مقاومت تماس: 20mΩ حداکثر

13شکل تماس: پین مربع

14. طول پین: سفارشی سازی

15. پن در دسترس: 2 پین تا 50 پین

چرا CNJWY را انتخاب کنید

تولید خودکار

بیش از 80 درصد محصولات CNJWY توسط خطوط مونتاژ اتوماتیک ساخته می شوند.تا بتونیم بهترین محصولات را به مشتریانمون ارائه کنیم.

تحویلon زمان

هر مشتری منحصر به فرد است، پس ما باید هر تحویل را به موقع انجام دهیم تا از هر فرصتی که مشتریان ما به ما می دهند استفاده کنیم.

ارزش گذاری کنید

کسب و کار مانند یک سفر طولانی است. ارزش دیدگاه در راه است. ایجاد ارزش برای مشتریان ایجاد ارزش برای شرکت است ، زیرا هدف ما برنده شدن متقابل است.

پاسخ فوری

همه وقت ها به دردسر مي افتند، مثل زمان کار. پاسخ فوري ممکن است به موقع مشکلات مشتریان را حل کند.

کاربرد محصول:

پی سی بی سر وصل کننده به طور گسترده ای در صنایع مختلف مانند خودرو، تجهیزات پزشکی، کامپیوتر و غیره استفاده می شود. به عنوان تصویر زیر سناریوهای کاربرد است. تصویر محدودیت است.برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید
