شنژن CNJWY شرکت الکترونیک، با مسئولیت محدود.
حراجی:
جزئیات محصول:
پرداخت:
|
| تماس با مقاومت: | حداکثر 20mΩ | ولتاژ قابل تحمل: | 500V AC / DC |
|---|---|---|---|
| مقاومت عایق: | حداقل 1000 مگابایت | دمای عملیاتی: | -40 ℃ تا 105 ℃ |
| مواد تماس: | فسفر برنز | امتیاز فعلی: | 1.0AMP |
| برجسته: | کانکتور زن پین هدر,کانکتور زنانه 2 میلیمتر |
||

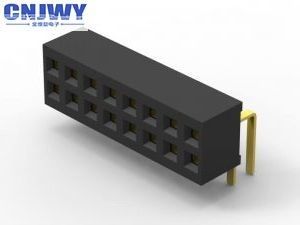

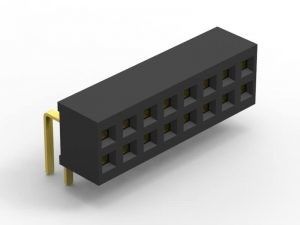

1.00mm پیچ 30Pins Female header connector دو ردیف خم کنده کاری
مشخصات فنی:
| نام محصولات | زن سربرگ |
| گام صدا | 1.00mm |
| نوع ارتباط | سوکت زن |
| سبک | هیئت مدیره |
| ارتفاع عایق | 3.7 میلیمتر |
| نوع بست | فشار کشش |
| تماس با پایان | طلا بیش از نیکل |
| رنگ عایق | سیاه |
| دمای عملیاتی | -40 ℃ تا 105 ℃ |
| رتبه فعلی | 1.0AMP |
| ولتاژ قابل تحمل | 500V AC / DC |
| تماس با مقاومت | حداکثر 20mΩ |
| مقاومت عایق | حداقل 1000 مگابایت |
| مواد تماس | فسفر برنز |
| مواد عایق | PA9T + 30٪ GF UL94V-0 |
اتصال PCB چیست؟
اتصالات تخته مدار چاپی سیستم های اتصال هستند که برای انتقال سیگنال ها یا قدرت از یک مدار PCB به دیگر و یا از PCB از منبع دیگری در ساخت تجهیزات استفاده می شود. همانطور که PCB ها به یکدیگر متصل نیستند و می توانند بعدا در یک فرایند تولید جمع شوند و روش ساده ای برای طراحی برای ساخت ارائه شوند.
جهت اتصالات PCB
اصطلاح PCB Connector به یک سیستم اتصال چند منظوره پایه، معمولا در یک طرح مستطیلی اشاره دارد. جفت جفت اتصال PCB ها می تواند برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره) باشد. طرح های هیئت مدیره به هیئت مدیره می توانند جهت گیری های اتصال PCB را به ترتیب بر اساس 90 درجه افزایش دهند: موازی یا مازنین - هر دو کانکتور عمودی هستند؛ 90 درجه، زاویه راست، مادربرد به تخته چندکاره - یک اتصال عمودی، یک افقی ؛ 180 درجه، Coplanar، Edge-to-Edge - هر دو کانکتور جهت عمودی دارند.
نام های دیگر برای اتصالات PCB
اتصالات PCB به عنوان PCB Interconnect شناخته می شوند. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. همچنین نام های دیگری برای اتصالات PCB وجود دارد: اتصالات PCB مردانه معمولا به پین هدر ها اشاره می شود، به عنوان آنها به سادگی ردیف پین، در حالی که زن PCB اتصالات نامیده می شود به عنوان سوکت، مخزن، و یا حتی (تا حدودی گیج کننده) هدر گیرنده.
چرا CNJWY را انتخاب کنید:
1. ما ارزش زمان را به عنوان بزرگترین ارز. به خوبی شناخته شده است که شما هرگز نمی توانید زمان از دست رفته خود را دریافت کنید. تمام محصولات ما در اطراف این ایده متمرکز هستند. در CNJWY، ما بهترین راه حل برای صرفه جویی در وقت خود را ارائه می دهیم.
2. ما عمیقا متعهد به سلامت و ایمنی جهان هستیم. CNJWY سیستم مدیریت زیست محیطی ISO 14001: 2004 را اجرا کرده است. ما عملکرد زیست محیطی ما را افزایش داده ایم. و ما این مقررات را به کلیه فعالیت های ما اعمال می کنیم.
3. تمام محصولات بسته بندی سفارشی بر اساس تقاضای شما در دسترس هستند.
4. کارآمدترین تولید کننده تحویل سریع است، که اطمینان از زمان هدایت همیشه پیش از انتظار شما است.
کاربرد محصول:
هدر زن به طور گسترده ای در صنایع مختلف مانند خودرو، یو، ماشین تعادل و غیره استفاده می شود. همانطور که تصویر زیر است، سناریوهای کاربردی است. تصویر محدود است، برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید.
