شنژن CNJWY شرکت الکترونیک، با مسئولیت محدود.
حراجی:
جزئیات محصول:
پرداخت:
|
| گام صدا: | 2.0 میلیمتر | رنگ: | سیاه |
|---|---|---|---|
| پلاستیک Hegiht: | 4.3 میلیمتر | مواد تماس: | برنج |
| امتیاز فعلی: | AMP 2.0 | نام تجاری: | CNJWY |
| برجسته: | کانکتور زن پین هدر,کانکتور زنانه 2 میلیمتر |
||

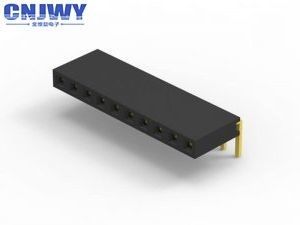

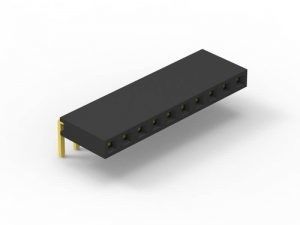

یک ردیف زن رابط هدر 8 پین 90 درجه PA6T ارتفاع سیاه 4.3mm
مشخصات:
| رتبه فعلی | AMP 2.0 |
| تماس با مقاومت | حداکثر 20 مگاوات |
| ولتاژ قابل تحمل | 500 V AC / DC |
| مقاومت عایق | حداقل 1000 مگابایت |
| دمای عملیاتی | -40 ℃ تا 105 ℃ |
| مواد تماس | آلیاژ کپی |
| نام محصولات | اتصال سرتر زن |
| گام صدا | 2.00mm (0.079 '') |
| نوع نصب | از طریق سوراخ |
| تماس با پوشش | Au بیش از Ni |
| مواد عایق | PA6T + 30٪ GF (UL94V-0) |
| خاتمه دادن | لحیم کاری |
| نیروی درج | حداکثر 2N |
| نیروی خروج | 0.3N حداقل |
| طول عمر | 300 جفت گیری |
| دمای سیلندر | 260 ℃ برای 10 ثانیه |
| بسته بندی | لوله / حلقه |
| رنگ | سیاه |
اتصال PCB چیست؟
اتصالات تخته مدار چاپی سیستم های اتصال هستند که برای انتقال سیگنال ها یا قدرت از یک مدار PCB به دیگر و یا از PCB از منبع دیگری در ساخت تجهیزات استفاده می شود. همانطور که PCB ها به یکدیگر متصل نیستند و می توانند بعدا در یک فرایند تولید جمع شوند و روش ساده ای برای طراحی برای ساخت ارائه شوند.
جهت اتصالات PCB
اصطلاح PCB Connector به یک سیستم اتصال چند منظوره پایه، معمولا در یک طرح مستطیلی اشاره دارد. جفت جفت اتصال PCB ها می تواند برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره) باشد. طرح های هیئت مدیره به هیئت مدیره می توانند جهت گیری های اتصال PCB را به ترتیب بر اساس 90 درجه افزایش دهند: موازی یا مازنین - هر دو کانکتور عمودی هستند؛ 90 درجه، زاویه راست، مادربرد به تخته چندکاره - یک اتصال عمودی، یک افقی ؛ 180 درجه، Coplanar، Edge-to-Edge - هر دو کانکتور جهت عمودی دارند.
نام های دیگر برای اتصالات PCB
اتصالات PCB به عنوان PCB Interconnect شناخته می شوند. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. همچنین نام های دیگری برای اتصالات PCB وجود دارد: اتصالات PCB مردانه معمولا به پین هدر ها اشاره می شود، به عنوان آنها به سادگی ردیف پین، در حالی که زن PCB اتصالات نامیده می شود به عنوان سوکت، مخزن، و یا حتی (تا حدودی گیج کننده) هدر گیرنده.
چرا CNJWY را انتخاب کنید
قابلیت تحقیق و توسعه:
قابلیت تحقیق و توسعه قوی در طراحی محصول و قالب تولید CNJWY قادر به ارزیابی محصول جدید است که می تواند مشتریان را به صرف هزینه زمان برساند.
تولید OEM / ODM
CNJWY خطوط مونتاژ خود را از آبکاری، مهر زنی، قالب سازی، تزریق و بسته بندی دارد.
تضمین کیفیت
CNJWY، به شدت به دنبال خواسته های ISO9001-2015، قادر به تولید محصولات با بالاترین کیفیت است.
قیمت رقابتی
بیش از 10 سال تجربه تولید، CNJWY همیشه متخصص در بهبود ظرفیت تولید می باشد. رقابتی قیمت رقابتی را برای مشتریان ارزشمند فراهم می آورد.
کاربرد محصول:
هدر پین مردانه به طور گسترده ای در صنایع مختلف مانند خودرو، تجهیزات پزشکی، کامپیوتر و غیره استفاده می شود. همانطور که تصویر زیر است، سناریوهای کاربردی است. تصویر محدود است، برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید
