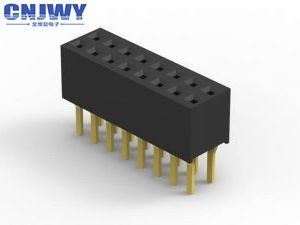

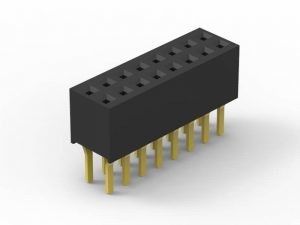

اتصال مستقیم سر زن زنانه 1.27 میلیمتر از طریق سوراخ برای مادربرد

مستقیم از طریق سوراخ Female Header Connector دو ردیف کاربردی در مادربرد

مشخصات فنی:

1. زمین: 1.27mm

2. نام پین اتصال دهنده PCB / Female Header

3. مواد عایق: PA6T UL 94-V0

4. مواد تماس: آلیاژ مس

5: نوع نصب: از طریق سوراخ

6: تعداد ردیف: تک

7: تماس پایان: طلا بیش از نیکل

8: سرقت: لحیم کاری

9: رنگ: سیاه

10: رتبه فعلی: 1.0A

11: ولتاژ باقیمانده: 500V AC / DC

12: مقاومت در برابر تماس: حداکثر 20mΩ

13: شکل تماس: میدان پین

14: پین طول: سفارشی

15: پین موجود: 2 پین تا 80 پین

16. دمای کار: -40 ℃ تا 105 ℃

اتصال PCB چیست؟

اتصال مدار چاپی مدار چاپی سیستم های اتصال بر روی PCB ها نصب شده است. به طور معمول اتصالات PCB برای انتقال سیگنال یا قدرت از یک مدار PCB به دیگری یا به داخل یا از طریق PCB از منبع دیگری در ساخت تجهیزات استفاده می شود. آنها روش ساده ای از طراحی برای تولید را ارائه می دهند، به عنوان PCB ها سخت به یکدیگر متصل نیستند و می توانند بعدا در فرآیند تولید جمع شوند.

جهت اتصالات PCB

اصطلاح PCB Connector به یک سیستم اتصال چند منظوره پایه، معمولا در یک طرح مستطیلی اشاره دارد. جفت جفت اتصال PCB ها می تواند برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره) باشد. طرح بندی هیئت مدیره به هیئت مدیره می تواند طیف وسیعی از اتصالات اتصال PCB را ارائه دهد، همه این موارد بر اساس 90 درجه افزایش می یابد:

• موازی یا مازناین - هر دو کانکتور عمودی هستند؛
• 90 درجه، زاویه راست، مادربرد به Daughterboard - یک اتصال عمودی است، یک افقی؛
• 180 درجه، Coplanar، Edge-to-Edge - هر دو کانکتور جهت عمودی دارند.

نام های دیگر برای اتصالات PCB

اتصالات PCB می تواند به عنوان PCB Interconnect شناخته شود. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. اتصالات PCB مردانه اغلب به عنوان پین هدر ها نامیده می شود، به عنوان آنها به سادگی ردیف از پین. اتصال دهنده PCB خانمها می تواند سوکت، ظرف، و یا حتی (تا حدودی گیج کننده) قلم هدر نامیده می شود.

چگونه بسته بندی کنیم

ما روش های بسته بندی انعطاف پذیر را برای برآورده شدن نیازهای مختلف ارائه می ده برای اتصال زن سربرگ، چهار روش بسته بندی وجود دارد:
1. سینی بسته بندی مناسب برای مونتاژ دستی.
2. بسته بندی لوله، مناسب برای مونتاژ دستی.
3. رول بسته بندی با نوار مناسب برای تولید دستگاه اتوماتیک
4. رول بسته بندی با کلاه، مناسب برای تولید اتوماتیک ماشین

چرا CNJWY را انتخاب کنید:

1. در طول سالیان متمادى، در طول تحقق آنچه که ما قول داده ایم، بسیار طول کشیدیم و از آنچه تاکنون به دست آورده ایم، افتخار می کنیم.

2. منبع یک مرحله ای برای راه حل های اجزاء.

3. هدف ما این است که اتصال به منبع برای شما آسان است

4. خدمات سریع و نوآورانه ما اطمینان حاصل خواهد کرد که نیازهای مشتریان ما پاسخ داده می شود

5. ما به هر مشتری اهمیت می دهیم، بدون توجه به سفارشات کوچک و متوسط.

6. کسب و کار ما نه تنها در مورد تامین قطعات، بلکه در مورد ارائه وعده ها است.

کاربرد محصول:

به طور کلی، هدر های زن با هدر پین مناسب برای تکمیل ماژول های تولید شده در صنایع الکترونیک استفاده می شود. همانطور که در زیر می بینید، برخی از محدوده برنامه را می توانید پیدا کنید.
