جزئیات محصول:
پرداخت:
|
گام صدا: | 2.00mm | تعداد ردیف: | دوتایی |
---|---|---|---|
ارتفاع پلاستیکی: | 4.3 میلیمتر | درجه حرارت: | -40 ℃ تا 105 ℃ |
بندر: | شنژن | سرویس: | OEM/ODM |
برجسته: | پین هدر زن اتصال,زاویه سمت راست زن هدر |

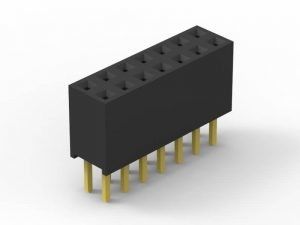

جرثقیل 2.00mm 26Pins Female Header Connector دو ردیف از طریق سوراخ
مشخصات فنی:
نام محصولات | زن سربرگ |
گام صدا | 2.00mm (0.079 '') |
نوع ارتباط | سوکت زن |
سبک | هیئت مدیره |
ارتفاع عایق | 4.0 میلیمتر |
نوع بست | فشار کشش |
تماس با پایان | طلا بیش از نیکل |
رنگ عایق | سیاه |
دمای عملیاتی | -40 ℃ تا 105 ℃ |
رتبه فعلی | 2.0AMP |
ولتاژ قابل تحمل | 500V AC / DC |
تماس با مقاومت | حداکثر 20mΩ |
مقاومت عایق | حداقل 1000 مگابایت |
مواد تماس | فسفر برنز |
مواد عایق | PA6T + 30٪ GF UL94V-0 |
اتصال PCB چیست؟
اتصال مدار چاپی مدار چاپی سیستم های اتصال بر روی PCB ها نصب شده است. به طور معمول اتصالات PCB برای انتقال سیگنال یا قدرت از یک مدار PCB به دیگری یا به داخل یا از طریق PCB از منبع دیگری در ساخت تجهیزات استفاده می شود. آنها روش ساده ای از طراحی برای تولید را ارائه می دهند، به عنوان PCB ها سخت به یکدیگر متصل نیستند و می توانند بعدا در فرآیند تولید جمع شوند.
جهت اتصالات PCB
اصطلاح PCB Connector به یک سیستم اتصال چند منظوره پایه، معمولا در یک طرح مستطیلی اشاره دارد. جفت جفت اتصال PCB ها می تواند برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره) باشد. طرح بندی هیئت مدیره به هیئت مدیره می تواند طیف وسیعی از اتصالات اتصال PCB را ارائه دهد، همه این موارد بر اساس 90 درجه افزایش می یابد:
نام های دیگر برای اتصالات PCB
اتصالات PCB می تواند به عنوان PCB Interconnect شناخته شود. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. اتصالات PCB مردانه اغلب به عنوان پین هدر ها نامیده می شود، به عنوان آنها به سادگی ردیف از پین. اتصال دهنده PCB خانمها می تواند سوکت، ظرف، و یا حتی (تا حدودی گیج کننده) قلم هدر نامیده می شود.
چرا CNJWY را انتخاب کنید:
1. تضمین کیفیت بالا
CNJWY با تمرکز بر بهبود سیستم های کنترل کیفیت، با هدف ارائه محصولات با کیفیت بالا که گواهینامه ISO9001 را برای سالها در بر می گیرد، تمرکز دارد.
2. قیمت رقابتی
ما یک فرآیند تولید کامل مجموعه ای داریم که شامل آبکاری، مهر زنی، قالب گیری تزریقی، مونتاژ برای اطمینان از قیمت رقابتی ما است.
3. بسته بندی سفارشی
همه محصولات بسته بندی سفارشی با توجه به تقاضای شما در دسترس هستند.
4. تحویل سریع
کارآمد ترین تولید کننده تحویل سریع است، که اطمینان از زمان هدایت همیشه جلوتر از انتظار شما است.
کاربرد محصول:
هدر زن به طور گسترده ای در صنایع مختلف مانند خودرو، یو، ماشین تعادل و غیره استفاده می شود. همانطور که تصویر زیر است، سناریوهای کاربردی است. تصویر محدود است، برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید.
