شنژن CNJWY شرکت الکترونیک، با مسئولیت محدود.
حراجی:
جزئیات محصول:
پرداخت:
|
| تایپ کنید: | بلوک ترمینال مانع | بسته بندی: | PE / Box |
|---|---|---|---|
| نام تجاری: | CNJWY | ولتاژ قابل تحمل: | AC4000V |
| رنگ: | سیاه | مواد عایق: | PBT، UL94، V-0 |
| درجه حرارت: | -40 120 | بدنه ترمینال: | برنج |
| برجسته: | بلوک ترمینال سوار پنل,بلوک ترمینال را وصل کنید |
||
استاندارد ایالات متحده H = 24.7mm منبع تغذیه سوئیچینگ استفاده شده اتصال سدی 1 * 08P DIP
نام محصول: بلوک ترمینال مانع PCB
برنامه اتصال دهنده بلوک ترمینال PCB Barrier Terminal :
اتصالات بلوک ترمینال PCB Barrier Terminal بطور عمده در ارتباطات ، روشنایی ، امنیت و ... مورد استفاده قرار می گیرد. و کاربرد ترمینال قابل اتصال صنعت تابه اصلی مانند تبدیل فرکانس ، شورش ، پنل کنترل عددی ، کنترل کننده دسترسی ، سنسور ، PLC ، ابزار دقیق است. قدرت ، سرو درایو ، الزامات متداول این برنامه های کاربردی برای صنعت ترمینال قابل اتصال عبارتند از: نیروی درج باید صاف باشد ، مقاومت در برابر مخاطب كوچك باشد ، باید بتواند عمر و خستگی خاصی را برآورده كند ، بنابراین نیازهای بالاتر برای مواد بوته فلزی. این امر مستلزم آن است که طراحان محصول از نظر ساختاری و مواد خاصی تجربه داشته باشند. برای برنامه های کاربردی ترمینال حصار: منبع تغذیه ، رله (مخصوصاً ترمینال دوبل) ، فرکانس
مبدل ، صنعت آسانسور (کمتر) ، تهویه مطبوع.

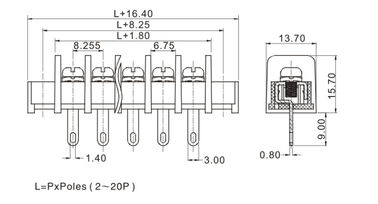

اتصال دهنده بلوک ترمینال PCB Barrier Terminal TECHNICAL DATA:
| گام صدا | 8.52 میلی متر |
| لهستانی ها | 2-24P |
| پیچ | فولاد M3 ، اندود روی |
| هدر پین | برنج ، قلع اندود |
| قفس سیم | برنج نیکل اندود |
| مسکن | PBT، UL94، V-0 |
| ولتاژ محاسبه شده | 300 ولت (UL) |
| دارای رتبه فعلی است | 20A |
| ولتاژ تحمل | AC1250V / 1Min |
| برد سیم | 22-12AWG |
| محدوده دما | -40 ° C ~ + 105 ° C |
| پیچ گشتاور | 7 lbf.in |
