شنژن CNJWY شرکت الکترونیک، با مسئولیت محدود.
حراجی:
جزئیات محصول:
پرداخت:
|
| گام صدا: | 1.27 | اتصال دهنده: | IDC مستطیل شکل |
|---|---|---|---|
| رنگ: | سیاه | ابل: | UL 2678 30AWG |
| پچ کابل: | 0.635 میلیمتر | رنگ کابل: | خاکستری |
| تست: | آزمون 100٪ باز و کوتاه | بندر: | شنژن |
| برجسته: | مونتاژ کابل رومیزی IDC,کابل روبان 2.54 میلی متری |
||

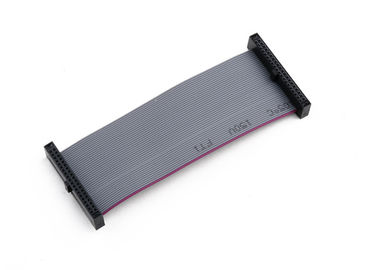

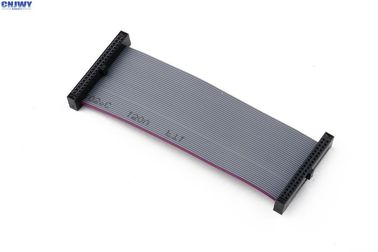

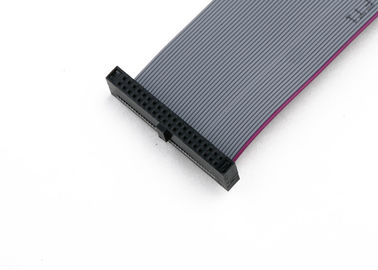

مونتاژ کابل روبان تیره خاکستری با جرثقیل مستطیلی 1.27 میلیمتر
مشخصات:
| اتصال دهنده | 1.27 میلی متر IDC سوکت خاکستری |
| پین موجود است | 06Pins به 80Pins |
| تعداد ردیف | دوگانه |
| پایان ترمینال | طلا بیش از نیکل |
| کابل | UL2678 28AWG 0.635mm |
| پین کابل در دسترس است | 06Pins به 100Pins |
| رنگ | خاکستری |
| طول | سفارشی سازی |
| سبک | سیم به هیئت مدیره |
| جهت گیری چروک | همان جهت (اولین پین خط قرمز است) |
| ابزارهای چاقو | ماشین نیمه اتوماتیک |
| تست | تست 100٪ باز و کوتاه |
| گواهی | UL Authentication |
| مارک معادل | TE اتصال / AMP / FCI / Molex / HRS |
| بسته بندی | کیسه پلی اتیلن |
| روش حمل و نقل | فدرال اکسپرس / DHL / UPS / TNT یا Specify Forwarder |
مونتاژ کابل روبان مسطح است
مجتمع های کابل روبان، IDC، سازگار با RoHs، می تواند سفارشی، 1.0mm، 1.27mm، 2.54mm زمین همه موجود است. آنها اغلب برای اتصالات به PCB ها و برای لینک ها در داخل دستگاه و یا خارج از آن استفاده می شود. کابل های ریبن بهترین قابلیت را دارند که هم در فشرده سازی و هم در کنترل. ما همچنین می توانیم انواع مختلفی از نیازهای مانند رنگ خاکستری استاندارد (رنگین کمان) روبان را در فرم های لمینیت یا لبه دار و موارد خاص مانند جفت پیچ خورده (پیچ و تاب و n-flat)، گرد با روکش (round-n-flat) ) و کابلهای روبان غربال شده است. بیشتر و بیشتر انواع کانکتورهای با محدوده بزرگتر در حال حاضر در دسترس هستند، از جمله سوکت استاندارد IDC، انواع D، نیمه D-نوع، Centronics، نیمه زمین Centronics، به علاوه PCB دو در Inline، کارت-لبه و اتصالات انتقال.
چگونه جهت کابل را تشخیص دهیم
1) همان جهت
هر دو به همان شیوه ضربه می زنند.
2) جهت مخالف
هر دوی اینها در راه دوم قرار می گیرند.
3) جهت بالا و پایین
هر دو به روش های مختلف ضربه می زنند. برای جزئیات، شما می توانید به عنوان تصویر شرح زیر را بررسی کنید.
قابلیت تحقیق و توسعه:
قابلیت تحقیق و توسعه قوی در طراحی محصول و قالب تولید CNJWY قادر به ارزیابی محصول جدید است که می تواند مشتریان را به صرف هزینه زمان برساند.
تولید OEM / ODM
CNJWY خطوط مونتاژ خود را از آبکاری، مهر زنی، قالب سازی، تزریق و بسته بندی دارد.
تضمین کیفیت
CNJWY، به شدت به دنبال خواسته های ISO9001-2015، قادر به تولید محصولات با بالاترین کیفیت است.
قیمت رقابتی
بیش از 10 سال تجربه تولید، CNJWY همیشه متخصص در بهبود ظرفیت تولید می باشد. رقابت باعث قیمت رقابتی مشتریان ارزشمند می شود.
محدوده کاربرد:
مونتاژ کابل روبان به طور گسترده ای در صنایع مختلف مانند خودرو، تجهیزات پزشکی، صفحه نمایش LED و غیره استفاده می شود. همانطور که تصویر زیر است، سناریوهای کاربردی است. تصویر محدود است، برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید
