جزئیات محصول:
پرداخت:
|
امتیاز فعلی: | 3.0AMP | تماس با مقاومت: | حداکثر 20mΩ |
---|---|---|---|
تحمل Volatege: | 500V AC / DC | مقاومت عایق: | حداقل 1000 مگابایت |
دمای عملیاتی: | -40 ℃ تا 105 ℃ | مواد تماس: | برنج |
تماس با پوشش: | Au یا Sn Over Ni | مواد عایق: | PA6T / PA9T / PBT + 30٪ GF (UL94V-0) |
برجسته: | اتصال پین PCB,هدر PCB زن |
مشخصات فنی:
1. پیک: 2.54mm (0.1 ")
2. نام پین اتصال دهنده PCB / پین هدر
3. مواد عایق: PA6T UL 94-V0
4. مواد تماس: آلیاژ مس
5: نوع نصب: SMD / SMT
6: تعداد ردیف: 2 رأی
7: تماس با پایان: طلا یا قلع پوشیده شده
8: سرقت: لحیم کاری
9: عایق رنگ: استاندارد (سیاه) و یا سفارشی
10: رتبه فعلی: 3.0A
11: ولتاژ باقیمانده: 500V AC / DC
12: مقاومت در برابر تماس: حداکثر 20mΩ
13: شکل تماس: میدان پین
14: پین طول: سفارشی
15. ارتفاع عایق: سفارشی سازی
16: پین موجود: 2 پین به 40 پین

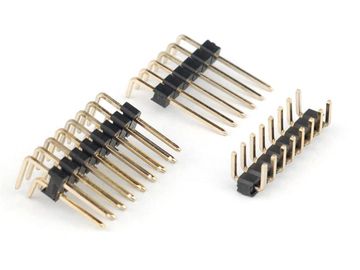

پین هدر چیست؟
1. پین هدر اتصال جهانی نامیده می شود. بر اساس طرح های مختلف برای PCB، آنها اتصال دهنده های مختلف مختلف را برای ملاقات انتخاب می کنند.
2. 0.8mm / 1.0mm / 1.27mm / 2.00mm / 2.54mm پین هدر محصول محصولات برجسته در شرکت ما است. اگر شما نیاز به هدر خاص پین دارید که میدان استاندارد نمیتواند برآورده شود، ایمیل یا تماس با تیم فروش ما.
3. به طور کلی، هدر پین ها با سرصفحه های زن مناسب برای تکمیل ماژول های ایجاد شده در صنعت الکترونیک استفاده می شود.
4. با توجه به خواص الکتریکی و مکانیکی پین هدر، همان زمین عملکرد مشابهی دارد که ما در جدول داده هایمان به وضوح نشان داده ایم.
5. یکی دیگر از تغییرات رایج در هدر پین، پین دستگاه است. نسخه معمولی از ورق فلز مهر و موم شده و پیچیده تشکیل شده است، اتصال دهنده های پین دستگاه با ابزار فلزی به شکل دلخواه ساخته می شوند، که قوی تر است، با یک زندگی بهتر و طولانی تر، و گران تر می شود. هنوز هم مشتریان صنعت خودرو و صنعت بیشتر پین های ماشین را انتخاب می کنند تا ثبات اتصال بهبود یابد.
چرا CNJWY را انتخاب کنید:
1. ما ارزش زمان را به عنوان بزرگترین ارز. به خوبی شناخته شده است که شما هرگز نمی توانید زمان از دست رفته خود را دریافت کنید. تمام محصولات ما در اطراف این ایده متمرکز هستند. در CNJWY، ما بهترین راه حل برای صرفه جویی در وقت خود را ارائه می دهیم.
2. ما عمیقا متعهد به سلامت و ایمنی جهان هستیم. CNJWY سیستم مدیریت زیست محیطی ISO 14001: 2004 را اجرا کرده است. ما عملکرد زیست محیطی ما را افزایش داده ایم. و ما این مقررات را به کلیه فعالیت های ما اعمال می کنیم.
3. تمام محصولات بسته بندی سفارشی بر اساس تقاضای شما در دسترس هستند.
4. کارآمدترین تولید کننده تحویل سریع است، که اطمینان از زمان هدایت همیشه پیش از انتظار شما است.
کاربرد محصول:
هدر پین مردانه به طور گسترده ای در صنایع مختلف مانند خودرو، تجهیزات پزشکی، مادربرد و غیره استفاده می شود. همانطور که تصویر زیر است، سناریوهای کاربردی است. تصویر محدود است، برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید
