جزئیات محصول:
پرداخت:
|
امتیاز فعلی: | 3.0AMP | ContacContact Resistancet: | حداکثر 20mΩ |
---|---|---|---|
ولتاژ قابل تحمل: | 500V AC / DC | مقاومت عایق: | حداقل 1000 مگابایت |
دمای عملیاتی: | -40 ℃ تا 105 ℃ | مواد تماس: | برنج |
تماس با پوشش: | Au یا Sn Over Ni | بندر: | شنژن |
برجسته: | پین اتصال مدار,پین کانکتور راست |

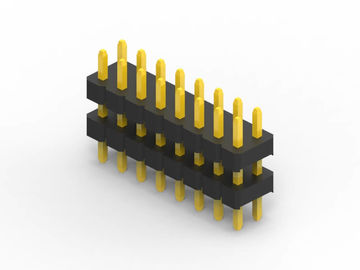

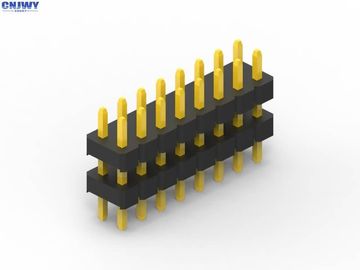

دو پلاگین پلاستیکی پین هدر اتصال دهنده دو ردیف 10 پین فلش طلا
اتصال PCB چیست؟
اتصال مدار چاپی مدار چاپی سیستم های اتصال بر روی PCB ها نصب شده است. به طور معمول اتصالات PCB برای انتقال سیگنال یا قدرت از یک مدار PCB به دیگری یا به داخل یا از طریق PCB از منبع دیگری در ساخت تجهیزات استفاده می شود. آنها روش ساده ای از طراحی برای تولید را ارائه می دهند، به عنوان PCB ها سخت به یکدیگر متصل نیستند و می توانند بعدا در فرآیند تولید جمع شوند.
جهت اتصالات PCB
اصطلاح PCB Connector به یک سیستم اتصال چند منظوره پایه، معمولا در یک طرح مستطیلی اشاره دارد. جفت جفت اتصال PCB ها می تواند برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره) باشد. طرح بندی هیئت مدیره به هیئت مدیره می تواند طیف وسیعی از اتصالات اتصال PCB را ارائه دهد، همه این موارد بر اساس 90 درجه افزایش می یابد:
نام های دیگر برای اتصالات PCB
اتصالات PCB می تواند به عنوان PCB Interconnect شناخته شود. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. اتصالات PCB مردانه اغلب به عنوان پین هدر ها نامیده می شود، به عنوان آنها به سادگی ردیف از پین. اتصال دهنده PCB خانمها می تواند سوکت، ظرف، و یا حتی (تا حدودی گیج کننده) قلم هدر نامیده می شود.
مشخصات:
گام صدا | 2.54 میلی متر (0.1 ") |
تعداد ردیف | ردیف دوگانه |
نام محصولات | پین هدر / پین اتصال |
رتبه فعلی | AMP 3.0 |
تماس با مقاومت | حداکثر 20 مگاوات |
ولتاژ قابل تحمل | 500 V AC / DC |
مقاومت عایق | حداقل 1000 مگاوات |
دمای عملیاتی | -40 ℃ تا 105 ℃ |
مواد تماس | آلیاژ مس |
تماس با پوشش | Au یا Sn بیش از Ni |
مواد عایق | PA6T + 30٪ GF (UL94V-0) |
نوع نصب | از طریق سوراخ |
خاتمه دادن | لحیم کاری |
اندازه پین | پین 0.64 میلیمتری |
رنگ | سیاه |
چرا CNJWY را انتخاب کنید
تولید اتوماتیک
بیش از 80٪ محصولات CNJWY توسط خطوط مونتاژ اتوماتیک ساخته می شوند. همانطور که هوشمند بیشتر و بیشتر در استفاده استفاده می شود، ما تنها می توانیم توسعه زمان را تطبیق دهیم تا بتوانیم محصولات واجد شرایط را برای مشتریان خود فراهم کنیم.
تحویل در زمان
هر مشتری متمایز است، بنابراین ما باید هر تحویل را در زمان انجام دهیم تا هر فرصتی را که مشتریان ما دارند، گرامی بداریم.
ارزش گذاری کنید
کسب و کار مثل یک سفر طولانی است ارزش این دیدگاه ها در راه است. ارزش گذاری برای مشتریان ارزش این شرکت است، زیرا هدف ما این است که به نفع برندهای متقابل است.
پاسخ فوری
همه در حال حاضر و پس از آن، در همان زمان کار هم خواهد شد. ممکن است پاسخ سریع برای حل مشکلات مشتریان در زمان مناسب امکان پذیر باشد.
کاربرد محصول:
هدر پین مردانه به طور گسترده ای در صنایع مختلف مانند خودرو، تجهیزات پزشکی، کامپیوتر و غیره استفاده می شود. همانطور که تصویر زیر است، سناریوهای کاربردی است. تصویر محدود است، برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید
