شنژن CNJWY شرکت الکترونیک، با مسئولیت محدود.
حراجی:
جزئیات محصول:
پرداخت:
|
| امتیاز فعلی: | 3.0AMP | ContacContact Resistancet: | حداکثر 20mΩ |
|---|---|---|---|
| ولتاژ قابل تحمل: | 500V AC / DC | مقاومت عایق: | حداقل 1000 مگابایت |
| دمای عملیاتی: | -40 ℃ تا 105 ℃ | مواد عایق: | PA6T / PA9T / PBT + 30٪ GF (UL94V-0) |
| برجسته: | پین هدر سطح,پین کانکتور راست |
||

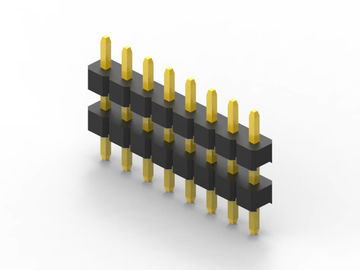

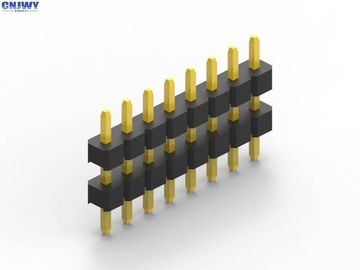

دو پلاستیک PA6T ماده Pin پین هدر اتصال 10 پین 2.54mm پیچ
اتصال PCB چیست؟
اتصالات تخته مدار چاپی سیستم های اتصال هستند که برای انتقال سیگنال ها یا قدرت از یک مدار PCB به دیگر و یا از PCB از منبع دیگری در ساخت تجهیزات استفاده می شود. همانطور که PCB ها به یکدیگر متصل نیستند و می توانند بعدا در یک فرایند تولید جمع شوند و روش ساده ای برای طراحی برای ساخت ارائه شوند.
جهت اتصالات PCB
اصطلاح PCB Connector به یک سیستم اتصال چند منظوره پایه، معمولا در یک طرح مستطیلی اشاره دارد. جفت جفت اتصال PCB ها می تواند برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره) باشد. طرح های هیئت مدیره به هیئت مدیره می توانند جهت گیری های اتصال PCB را به ترتیب بر اساس 90 درجه افزایش دهند: موازی یا مازنین - هر دو کانکتور عمودی هستند؛ 90 درجه، زاویه راست، مادربرد به تخته چندکاره - یک اتصال عمودی، یک افقی ؛ 180 درجه، Coplanar، Edge-to-Edge - هر دو کانکتور جهت عمودی دارند.
نام های دیگر برای اتصالات PCB
اتصالات PCB به عنوان PCB Interconnect شناخته می شوند. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. همچنین نام های دیگری برای اتصالات PCB وجود دارد: اتصالات PCB مردانه معمولا به پین هدر ها اشاره می شود، به عنوان آنها به سادگی ردیف پین، در حالی که زن PCB اتصالات نامیده می شود به عنوان سوکت، مخزن، و یا حتی (تا حدودی گیج کننده) هدر گیرنده.
مشخصات فنی:
| نوع اتصال | سرتیتر |
| نوع ارتباط | پین مرد |
| گام صدا | 2.54 میلیمتر (0.1 ") |
| پین موجود است | 2Pins به 100Pins |
| نام اتصال | اتصال PCB |
| نوع نصب | از طریق سوراخ |
| تعداد ردیف | 1 |
| خاتمه دادن | لحیم کاری |
| تماس با پایان | طلا بیش از نیکل |
| دمای عملیاتی | -40 ℃ تا 105 ℃ |
| مواد عایق | PA6T UL94V-0 |
| رتبه فعلی | 3.0A |
| ولتاژ قابل تحمل | 500V AC / DC |
| رنگ عایق | سیاه |
| مواد تماس | آلیاژ مس |
چرا CNJWY را انتخاب کنید
تولید اتوماتیک
بیش از 80٪ محصولات CNJWY توسط خطوط مونتاژ اتوماتیک ساخته می شوند. همانطور که هوشمند بیشتر و بیشتر در استفاده استفاده می شود، ما تنها می توانیم توسعه زمان را تطبیق دهیم تا بتوانیم محصولات واجد شرایط را برای مشتریان خود فراهم کنیم.
زمان تحویل
هر مشتری متمایز است، بنابراین ما باید هر تحویل را در زمان انجام دهیم تا هر فرصتی را که مشتریان ما دارند، گرامی بداریم.
ارزش گذاری کنید
کسب و کار مثل یک سفر طولانی است ارزش این دیدگاه ها در راه است. ارزش گذاری برای مشتریان ارزش این شرکت است، زیرا هدف ما این است که به نفع برندهای متقابل است.
پاسخ فوری
همه در حال حاضر و پس از آن، در همان زمان کار هم خواهد شد. ممکن است پاسخ سریع برای حل مشکلات مشتریان در زمان مناسب امکان پذیر باشد.
کاربرد محصول:
هدر پین مردانه به طور گسترده ای در صنایع مختلف مانند خودرو، تجهیزات پزشکی، کامپیوتر و غیره استفاده می شود. همانطور که تصویر زیر است، سناریوهای کاربردی است. تصویر محدود است، برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید
