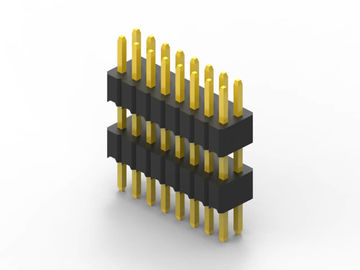

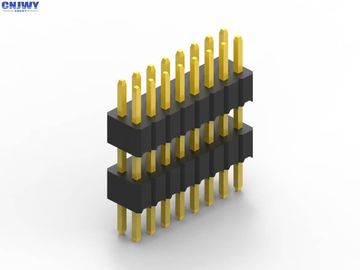

اتصال دهنده سربرگ دوطرفه، برنجی اتصال دهنده اتصال پین هدر

اتصال دهنده سربرگ دوطرفه، برنجی اتصال دهنده اتصال پین هدر

    • Double Row Header Connector , Brass Contact Material Pin Header Connector
    • Double Row Header Connector , Brass Contact Material Pin Header Connector
  • Double Row Header Connector , Brass Contact Material Pin Header Connector

    جزئیات محصول:

    محل منبع: چين
    نام تجاری: JWY
    گواهی: UL/SGS/RoHs/REACH
    شماره مدل: ST127-XXXXXX

    پرداخت:

    مقدار حداقل تعداد سفارش: 2 کیلوگرم
    قیمت: Negotiation
    جزئیات بسته بندی: PE / سینی / لوله / نوار / رول بسته بندی
    زمان تحویل: 7 تا 15 روز کاری
    شرایط پرداخت: T / T & Western Union
    قابلیت ارائه: 100000 پیک در روز
    اکنون تماس بگیرید
    توضیحات محصول جزئیات
    امتیاز فعلی: 1.5AMP ContacContact Resistancet: حداکثر 20mΩ
    ولتاژ قابل تحمل: 500V AC / DC مقاومت عایق: حداقل 1000 مگابایت
    دمای عملیاتی: -40 ℃ تا 105 ℃ مواد تماس: برنج
    تماس با پوشش: Au یا Sn Over Ni مواد عایق: PA6T / PA9T / LCP + 30٪ GF (UL94V-0)

    دو پلاستیک سیاه LCP Material PCB Header Connector دوطبقه طلا فلش

    جزئیات ققیک:

    نوع اتصال پین
    نوع ارتباط پین مرد
    گام صدا 2.54 میلیمتر (0.1 ")
    پین موجود است 2Pins به 100Pins
    نام اتصال اتصال PCB
    نوع نصب از طریق سوراخ
    تعداد ردیف ها تنها
    خاتمه دادن لحیم کاری
    تماس با پایان طلا بیش از نیکل
    دمای عملیاتی -40 ℃ تا 105 ℃
    مواد عایق PA6T UL94V-0
    رتبه فعلی 3.0A
    ولتاژ قابل تحمل 500V AC / DC
    رنگ عایق سیاه
    مواد تماس آلیاژ مس

    اتصال PCB چیست؟

    اتصالات تخته مدار چاپی سیستم های اتصال هستند که برای انتقال سیگنال ها یا قدرت از یک مدار PCB به دیگر و یا از PCB از منبع دیگری در ساخت تجهیزات استفاده می شود. همانطور که PCB ها به یکدیگر متصل نیستند و می توانند بعدا در یک فرایند تولید جمع شوند و روش ساده ای برای طراحی برای ساخت ارائه شوند.

    جهت اتصالات PCB

    اصطلاح PCB Connector به یک سیستم اتصال چند منظوره پایه، معمولا در یک طرح مستطیلی اشاره دارد. جفت جفت اتصال PCB ها می تواند برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره) باشد. طرح های هیئت مدیره به هیئت مدیره می توانند جهت گیری های اتصال PCB را به ترتیب بر اساس 90 درجه افزایش دهند: موازی یا مازنین - هر دو کانکتور عمودی هستند؛ 90 درجه، زاویه راست، مادربرد به تخته چندکاره - یک اتصال عمودی، یک افقی ؛ 180 درجه، Coplanar، Edge-to-Edge - هر دو کانکتور جهت عمودی دارند.

    نام های دیگر برای اتصالات PCB

    اتصالات PCB به عنوان PCB Interconnect شناخته می شوند. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. همچنین نام های دیگری برای اتصالات PCB وجود دارد: اتصالات PCB مردانه معمولا به پین ​​هدر ها اشاره می شود، به عنوان آنها به سادگی ردیف پین، در حالی که زن PCB اتصالات نامیده می شود به عنوان سوکت، مخزن، و یا حتی (تا حدودی گیج کننده) هدر گیرنده.
