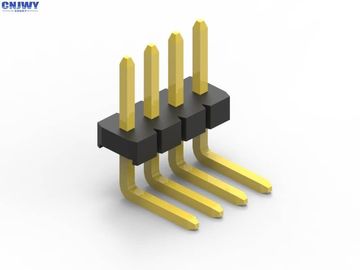

زاویه راست پین اتصال دهنده سر بلند 1.27 مگا پین 2 پین به 80 پین

پین اتصال دهنده سر پیک 1.27mm تک ردیف راست زاویه طلا ترمینال

اتصال PCB چیست؟

اتصال مدار چاپی مدار چاپی سیستم های اتصال بر روی PCB ها نصب شده است. به طور معمول اتصالات PCB برای انتقال سیگنال یا قدرت از یک مدار PCB به دیگری یا به داخل یا از طریق PCB از منبع دیگری در ساخت تجهیزات استفاده می شود. آنها روش ساده ای از طراحی برای تولید را ارائه می دهند، به عنوان PCB ها سخت به یکدیگر متصل نیستند و می توانند بعدا در فرآیند تولید جمع شوند.

جهت اتصالات PCB

اصطلاح PCB Connector به یک سیستم اتصال چند منظوره پایه، معمولا در یک طرح مستطیلی اشاره دارد. جفت جفت اتصال PCB ها می تواند برای هیئت مدیره به هیئت مدیره و یا کابل به هیئت مدیره (سیم به هیئت مدیره) باشد. طرح بندی هیئت مدیره به هیئت مدیره می تواند طیف وسیعی از اتصالات اتصال PCB را ارائه دهد، همه این موارد بر اساس 90 درجه افزایش می یابد:

• موازی یا مازناین - هر دو کانکتور عمودی هستند؛
• 90 درجه، زاویه راست، مادربرد به Daughterboard - یک اتصال عمودی است، یک افقی؛
• 180 درجه، Coplanar، Edge-to-Edge - هر دو کانکتور جهت عمودی دارند.

نام های دیگر برای اتصالات PCB

اتصالات PCB می تواند به عنوان PCB Interconnect شناخته شود. اصطلاحات خاص نیز برای دو طرف اتصال استفاده می شود. اتصالات PCB مردانه اغلب به عنوان پین هدر ها نامیده می شود، به عنوان آنها به سادگی ردیف از پین. اتصال دهنده PCB خانمها می تواند سوکت، ظرف، و یا حتی (تا حدودی گیج کننده) قلم هدر نامیده می شود.

چرا CNJWY را انتخاب کنید

تولید اتوماتیک

بیش از 80٪ محصولات CNJWY توسط خطوط مونتاژ اتوماتیک ساخته می شوند. همانطور که هوشمند بیشتر و بیشتر در استفاده استفاده می شود، ما تنها می توانیم توسعه زمان را تطبیق دهیم تا بتوانیم محصولات واجد شرایط را برای مشتریان خود فراهم کنیم.

تحویل در زمان

هر مشتری متمایز است، بنابراین ما باید هر تحویل را در زمان انجام دهیم تا هر فرصتی را که مشتریان ما دارند، گرامی بداریم.

ارزش گذاری کنید

کسب و کار مثل یک سفر طولانی است ارزش این دیدگاه ها در راه است. ارزش گذاری برای مشتریان ارزش این شرکت است، زیرا هدف ما این است که به نفع برندهای متقابل است.

پاسخ فوری

همه در حال حاضر و پس از آن، در همان زمان کار هم خواهد شد. ممکن است پاسخ سریع برای حل مشکلات مشتریان در زمان مناسب امکان پذیر باشد.

مشخصات فنی:

1. گام: 1.27mm (0.039 '')

2. نام پین اتصال دهنده PCB / پین هدر

3. مواد عایق: PA6T UL 94-V0

4. مواد تماس: آلیاژ مس

5. نوع نصب: از طریق سوراخ

6. شماره ردیف: تک

7. تماس پایان: طلا بیش از نیکل

8. خاتمه دادن: لحیم کاری

9. رنگ: سیاه

10. رتبه فعلی: 1.0 AMP

11. مقاومت ولتاژ: 500V AC / DC

12. مقاومت در برابر تماس: حداکثر 20mΩ

13. شکل تماس: میدان پین

14. پین طول: سفارشی

15. پین موجود: 2 پین تا 80 پین

کاربرد محصول:

هدر پین مردانه به طور گسترده ای در صنایع مختلف مانند خودرو، تجهیزات پزشکی، کامپیوتر و غیره استفاده می شود. همانطور که تصویر زیر است، سناریوهای کاربردی است. تصویر محدود است، برای جزئیات بیشتر شما می توانید به طور مستقیم با تیم فروش ما تماس بگیرید
